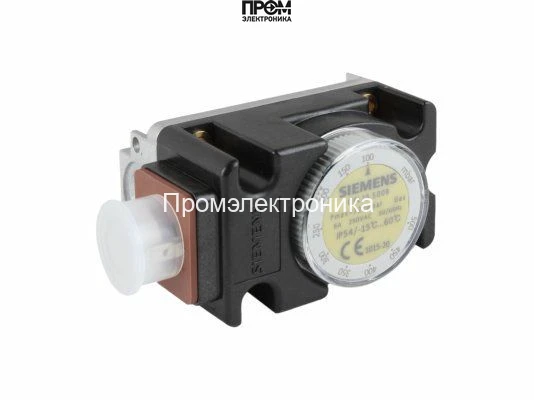

Реле давления Siemens QPL25.500B

Реле давления Siemens QPL25.500B — S55722-S105-A100

Реле давления Siemens QPL25.500B, арт. S55722-S105-A100 — компактный и точный прибор для контроля дифференциального давления газа и воздуха в системах с рабочим давлением до 690 мбар. Предназначено для установки на газовые горелки, газовые рампы и аналогичные устройства, где требуется надежное срабатывание при отклонениях давления от заданной уставки.

Ключевые характеристики

• Диапазон регулирования дифференциального давления: 100–500 мбар;
• Дифференциал переключения: 5 мбар — обеспечивает высокую чувствительность и точность срабатывания;
• Материалы корпуса: пластик с алюминиевым основанием — устойчивость к механическим воздействиям и долговечность;
• Защита контактов: IP54 — защита электрических контактов от пыли и брызг воды;
• Рабочая температура: от −20 °C до +60 °C (не допускать попадания конденсата и воды внутрь корпуса);
• Назначение: контроль дифдавления в газовых и воздушных системах, срабатывание при падении ниже установленной точки или при превышении уставки;
• Ограничения по применению: не предназначено для работы в зонах повышенной опасности пожара или взрыва;
• Монтаж: уплотнительное кольцо (O-ring), допускается крепление на вертикальной или горизонтальной поверхности; запрещено перевернутое положение;
• Обслуживание и настройка: должны выполняться квалифицированными специалистами.

Особенности конструкции и эксплуатации

Комбинация пластикового корпуса и алюминиевого основания обеспечивает оптимальный баланс между весом и прочностью. Дифференциальный датчик с диапазоном 100–500 мбар и фиксированным дифференциалом переключения 5 мбар позволяет точно отслеживать малые изменения давления, что критично для стабильной работы газовых горелок и рамп. Защита IP54 на контактах снижает риск отказа из‑за попадания пыли или влаги при соблюдении условий монтажа и эксплуатации.

Рекомендации по монтажу и безопасности

Монтаж выполняется с использованием уплотнительного кольца (O‑ring); допускается установка на вертикальную или горизонтальную поверхность, при этом запрещается располагать прибор перевернутым. Важно исключить попадание конденсата и воды внутрь корпуса и не эксплуатировать прибор в зонах с повышенной пожаро- или взрывоопасностью. Все регулировки и техобслуживание должны проводить квалифицированные специалисты с учетом рабочих температур и допустимых пределов давления.

Модель: Siemens QPL25.500B. Арт.: S55722-S105-A100
