Реле давления Dungs GW 2000 A4/2 HP клеммное соединение

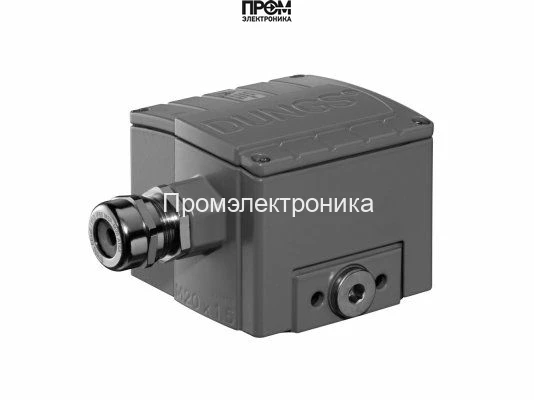

Реле давления Dungs GW 2000 A4/2 HP M — арт. 247903

Реле давления Dungs GW 2000 A4/2 HP M (арт. 247903) — специализированный прибор для контроля и защиты газовых и дымовых контуров в промышленных теплоагрегатах. Модель предназначена для надежного срабатывания при достижении заданных предельных значений давления и обеспечивает переключение электрической цепи с высокой воспроизводимостью и устойчивостью к внешним воздействиям.

Ключевые технические характеристики

• Предельное давление: до 5000 мбар;
• Диапазон регулировки: 400–2000 мбар;
• Интервал срабатывания (гистерезис): 0–100 мбар (регулируемый);
• Рабочие среды: газ 1–3 семейств, нейтральные газы, дымовой газ, воздух, продукты сгорания;
• Температурный режим эксплуатации: от −15 °C до +70 °C;
• Подсоединение: резьбовое Rp 1/4”;
• Класс защиты корпуса: IP65 (влагозащита и пылезащита);
• Контакты: позолоченные для улучшенной проводимости и стабильного переключения.

Конструкция и функциональные особенности

Корпус реле выполнен из металла с классом защиты IP65, что обеспечивает эксплуатационную устойчивость в условиях повышенной влажности и запылённости. Механизм переключения включает надежную контактную группу с позолоченным покрытием, снижающим контактное сопротивление и минимизирующим коррозию. Настройка точек срабатывания проводится при помощи встроенного колесика и шкалы, обеспечивающих точную и наглядную регулировку.

Монтаж и эксплуатация

Реле имеет внутреннее резьбовое соединение Rp 1/4", что упрощает установку на типовые газовые и дымовые линии. Рекомендуемая ориентация монтажа — вертикальная или указанная в документации производителя; установка в нестандартном положении может изменить точку срабатывания. Электрическое подключение реализуется через клеммное соединение, обеспечивающее плотный и надежный контакт. При пусконаладочных работах следует отрегулировать диапазон срабатывания в соответствии с рабочими параметрами системы и проверить функционирование реле в диапазоне предполагаемых давлений.

Преимущества применения

• Широкий диапазон регулировки — гибкость под разные технологические условия;
• Высокая защита корпуса (IP65) — надежность в агрессивных средах;
• Позолоченные контакты — стабильное электрическое соединение и долговечность;
• Компактная конструкция и простота монтажа — экономия рабочего времени при установке;
• Универсальность — совместимость с оборудованием различных брендов при соблюдении параметров подключения.

Реле давления Dungs GW 2000 A4/2 HP M (арт. 247903) подходит для реализации задач контроля максимального давления и обеспечения безопасности газовых контуров в промышленных отопительных и технологических установках, где требуется точное, повторяемое и защищенное от внешних воздействий переключающее устройство.
