Реле давления Dungs GW 10 A3 — в комплекте 7824486‑VI, арт. 7822868

Реле давления Dungs GW 10 A3 предназначено для точного контроля давления в газовых системах автоматического регулирования. Устройство обеспечивает надежный мониторинг как избыточного давления, так и разряжения, что повышает безопасность работы установок. Конструкция реле разработана для длительной и стабильной эксплуатации при соблюдении эксплуатационных условий.

Технические характеристики

• Максимальное давление подачи газа: 150 мбар
• Диапазон настройки: 1–10 мбар (заводская установка 8,5 мбар)
• Диапазон срабатывания (гистерезис): 0–1 мбар
• Контролируемая среда: неагрессивный газ
• Эксплуатационная температура: −15°C…+70°C
• Питание: 24 В, 50/60 Гц

Конструкция и материалы

Корпус выполнен из стойкого пластика, основные механические элементы — из алюминия, что обеспечивает сочетание прочности и малой массы. Мембрана изготовлена из бутадиен‑нитрильного каучука (NBR), обеспечивающего хорошую чувствительность и стойкость к стандартным газовым средам. Реле защищено от пыли и влаги, что позволяет эксплуатировать устройство в условиях повышенной запыленности и влажности при соблюдении указанных температурных ограничений.

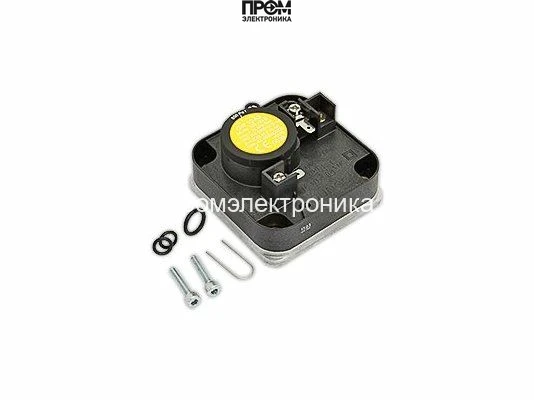

Комплектация

• Реле давления Dungs GW 10 A3
• Кольцевые прокладки
• Фиксирующая скрепка
• Два монтажных винта

Особенности и преимущества

• Полный комплект для быстрой установки без дополнительных комплектующих
• Точная настройка точки срабатывания в диапазоне 1–10 мбар и малый гистерезис (0–1 мбар)
• Надежная работа при температуре от −15°C до +70°C
• Защита от пыли и влаги уменьшает риск отказов при эксплуатации в сложных условиях
• Комбинация алюминиевых деталей и пластикового корпуса обеспечивает долговечность и устойчивость к механическим воздействиям

Применение

Реле Dungs GW 10 A3 применяется в качестве элемента контроля давления в многофункциональных регуляторах газа и автоматических системах подачи газа. Благодаря заводской установке 8,5 мбар и возможности точной регулировки, устройство удобно интегрируется в существующие узлы автоматики, где требуется надежный и чувствительный контроль давления неагрессивных газов.
