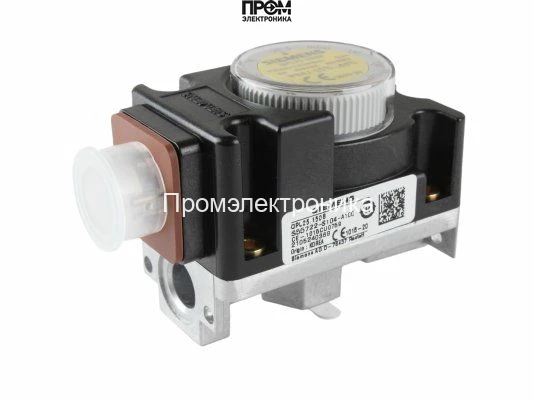

Реле давления Siemens QPL25.150

Реле давления Siemens QPL25.150 — арт. S55722-S104-A100

Краткое описание: Реле дифференциального давления Siemens QPL25.150 (арт. S55722-S104-A100) предназначено для контроля давления воздуха и газов в технологических установках. Устройство обеспечивает точную настройку уставки в диапазоне 5–150 мбар с шагом переключения 1 мбар и рассчитано на систему с максимальным рабочим давлением до 690 мбар.

Ключевые характеристики

• Модель: QPL25.150
• Артикул / код товара: S55722-S104-A100
• Диапазон регулирования: 5–150 мбар
• Дифференциал переключения: 1 мбар
• Максимальное рабочее давление: до 690 мбар
• Материал корпуса: пластик с алюминиевым основанием
• Степень защиты: IP54
• Температурный диапазон эксплуатации: -20 … +60 °C
• Особенности: прозрачная крышка с регулятором уставки, калибровано и готово к эксплуатации

Функциональные преимущества

Реле QPL25.150 реализует принцип замыкания контакта при достижении давления ниже или выше установленной точки, что обеспечивает надежное срабатывание в системах газовых горелок, рамп и других установках, где требуется контроль дифференциального давления. Прозрачная крышка защищает механизм и одновременно позволяет визуально контролировать положение регулятора уставки без демонтажа. Алюминиевое основание повышает механическую стабильность монтажа и улучшает тепловой контакт в корпусе.

Применение и условия эксплуатации

Модель оптимальна для объектов с рабочими давлениями в пределах указанных значений. Реле не предназначено для эксплуатации в зонах с высоким риском возгорания или взрыва и требует исключения попадания воды и образования конденсата внутри корпуса. Калибровка выполнена заводом-изготовителем — устройство готово к вводу в эксплуатацию сразу после установки и настройки уставки.

Монтаж и настройка

Монтаж возможен как на вертикальной, так и на горизонтальной поверхности при соблюдении рекомендаций по подключению и расположению трубопроводов. Настройка производится регулятором под прозрачной крышкой; для тонкой подстройки используется дифференциал 1 мбар, что позволяет достичь высокой точности срабатывания. При монтаже необходимо обеспечить защиту от попадания воды и исключить условия образования конденсата.

Техническая совместимость и готовность к эксплуатации

Реле QPL25.150 поставляется откалиброванным и готовым к эксплуатации. Конструкция и параметры обеспечивают стабильную работу в заданном температурном диапазоне и при допустимых значениях давления. Контактная группа рассчитана на многократные циклы срабатывания при соблюдении эксплуатационных требований.

Производитель: Siemens
