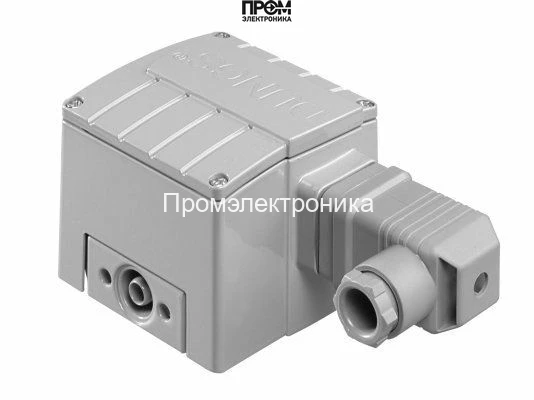

Реле давления Dungs LGW 50 A4/2 штекерное подключение

Реле давления Dungs LGW 50 A4/2 G3 — Арт. 232718

Реле давления Dungs LGW 50 A4/2 G3 предназначено для точного контроля давления газа и воздуха в системах с максимальным рабочим давлением до 500 mbar. Устройство сертифицировано по европейским требованиям и соответствует классу S согласно EN 1854, что подтверждает надежность срабатывания в заявленном диапазоне.

Ключевые особенности

• Диапазон регулировки: 2,5–50 mbar — настройка осуществляется поворотным диском со шкалой для быстрой и точной установки точки срабатывания.
• Максимальное рабочее давление: до 500 mbar.
• Класс защиты корпуса IP65 — полная защита от пыли и защита от струй воды под давлением.
• Корпус из алюминиевого литья и защитный кожух из цинка — повышенная механическая прочность и антикоррозионная стойкость.
• Мембрана: НБК; переключающий контакт — серебро; переключатель — поликарбонат.
• Встроенный измерительный штуцер Ø9 мм для удобства подключения и поверки.

Технические характеристики

• Модель: LGW 50 A4/2 G3
• Артикул: 232718
• Диапазон уставок: 2,5–50 mbar
• Максимальное давление: 500 mbar
• Температурный диапазон эксплуатации: −15 °C…+70 °C
• Материал корпуса: алюминиевое литье; кожух — цинк
• Материал мембраны: НБК; контакт переключения — серебро
• Степень защиты: IP65
• Монтаж: предпочтительно вертикально; допускаются другие ориентации с изменением точки срабатывания ±15%

Применение и эксплуатационные преимущества

Реле Dungs LGW 50 A4/2 G3 оптимально для систем контроля давления в газовых и воздушных контурах, в том числе в горелочных агрегатах популярных марок. Высокая герметичность и продуманная конструкция обеспечивают стабильную работу при воздействии пыли, влаги и механических нагрузок. Серебряные контакты гарантируют надежное коммутационное соединение, а прочные корпусные материалы — длительный срок службы в агрессивных средах.

Настройка и монтаж

Настройка диапазона производится простым и понятным поворотом диска со шкалой, что сокращает время пуска и обслуживания. Для обеспечения точности рекомендуется устанавливать реле в вертикальном положении; при необходимости монтажа в иных ориентациях следует учитывать возможное смещение точки срабатывания в пределах ±15%. Встроенный штуцер Ø9 мм упрощает подключение к существующим трубопроводам и манометрам.
