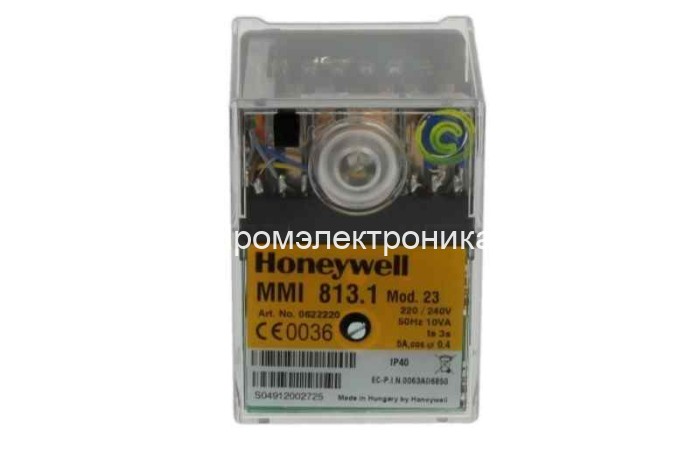

Honeywell MMI 813.1 mod.23

Honeywell Satronic MMI 813.1 Mod 23 для 2-ступенчатых горелок с наддувом и комбинированных (газ/дизельное топливо), дизельных и газовых горелок, теплогенераторов, газовых котлов

Возможный датчик пламени:
- Зонд ионизации
- Инфракрасный датчик

Топочный автомат MMI 813.1 Mod 23 для газовых горелок осуществляет управление и контроль газовых и комбинированных
горелок с наддувом любой номинальной мощности (испытан и утвержден согласно EN 298).
Топочные автоматы MMI 813.1 Mod 23 также могут использоваться для стационарных воздушных теплогенераторов.
Различные обозначения типов и моделей идентифицируют топочные автоматы согласно временным интервалам, а также в соответствии с национальными стандартами.

Конструктивные особенности MMI 813.1 mod.23:
Топочный автомат защищен огнестойким прозрачным пластиковым корпусом с разъемным соединением и включает:
- Синхронный электродвигатель с передачами редуктора
скорости как привод для кулачкового переключателя
- Кулачковый переключатель с информационным
цветным программным индикатором
- 12-контактный кулачковый привод, контролирующий
программную последовательность
- Схемные платы с электронными компонентами

На передней панели топочного автомата находятся следующие важные индикаторы и рабочие элементы:
- Кнопка перезапуска со встроенной сигнальной лампой
для обозначения неисправности
- Цветной программный индикатор

1. Контроль пламени
При контроле пламени могут быть использованы следующие датчики пламени:
- Ионизационные электроды в электрической сети с заземленным нейтральным проводником, применяются с газовыми горелками (помехи от искры поджига не могут влиять на формирование сигнала пламени).
- Инфракрасный датчик типа IRD 1020.1 для всех видов горелок
2. Управление горелкой
- Топочный автомат горелки осуществляет защиту от низкого напряжения. Если напряжение в сети падает ниже 160 В во время работы, горелка отключается. Когда напряжение в сети возрастает до 180 В и выше, горелка выполняет немедленный перезапуск.
- Проверка функционирования реле давления воздуха перед запуском и контроль давления воздуха во время предварительной продувки, а также при работе горелки.
3. Безопасность
Исполнение и программная последовательность топочных автоматов MMI для газовых горелок соответствуют действующим европейским стандартам и предписаниям.
4. Установка и электрическое подключение
На цоколе:
- 3 клеммы заземления, с дополнительным наконечником
для заземления горелки.
- 3 нейтральные клеммы, с фиксированным внутренним
соединением к входу нейтрали, клемма 8.
- 2 отдельных съемных фиксатора кабеля и 2 фиксированных
выбиваемых отверстия с резьбой PG 11, а также 2 выбиваемых
отверстия снизу для облегчения электропроводки.
