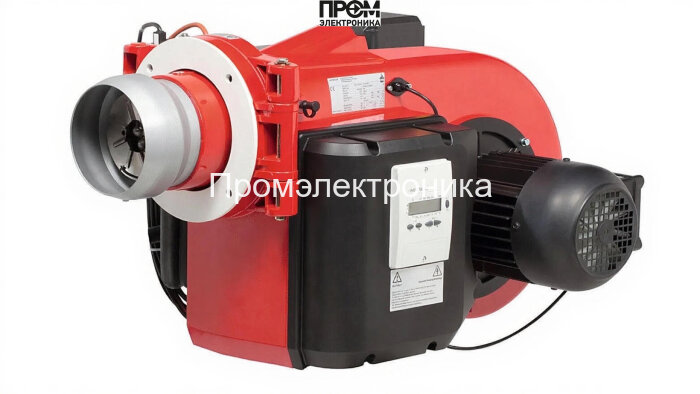

Мазутная горелка Weishaupt WM-S 30/1-A, исп. R

Мазутная горелка Weishaupt WM-S 30/1-A (исп. R) — техническое описание

Weishaupt WM-S 30/1-A — промышленная мазутная горелка модульной конструкции, разработанная для стационарных котельных и технологических печей с диапазоном тепловой мощности 750–2800 кВт. Исполнение «прогрессивная» обеспечивает точную ступенчатую и непрерывную регулировку подачи топлива и воздуха, минимизируя выбросы и повышая энергоэффективность. Конфигурация рассчитана на эксплуатацию при противодавлении от −2 до 14 мбар и рабочих температурах от −10 до +40 °C.

Конструкция и состав

Конструкция горелки ориентирована на простоту монтажа и сервисного обслуживания. Основные узлы и компоненты поставляются в составе головки сгорания и электропривода:

• топливный насос — обеспечивает постоянное давление и стабильную подачу мазута к форсункам;
• форсунки — распыление топлива с заданной степенью дисперсии для оптимального смесеобразования;
• серво-привод (сервопривод) — точная синхронизация заслонок подачи воздуха и топлива в прогрессивной схеме;
• клапан (палитровочный/запорный) — механическая защита подачи топлива при авариях и в режиме ожидания;
• трансформатор розжига — генерирует высоковольтный импульс для поджига топлива на электроды;
• электроды — контролируемая зона воспламенения, устойчивое зажигание при различных режимах;
• датчик пламени — оптический/ионный датчик для мгновенного определения стабильности факела;
• топочный автомат — логический блок управления безопасностью, последовательностью розжига и защитой от аварий;
• реле давления — контроль и автоматическое отключение при выходе параметров давления за пределы допустимых.

Технические параметры — кратко

• Мощность: 750–2800 кВт;
• Длина пламенной трубы: 326 мм;
• Электропитание: 220/380 В; электродвигатель: 7500 Вт;
• Вес: 155 кг; габариты: 126.7×99.2×69.5 см;
• Уровень шума: 88 дБ; рабочая температура: −10…+40 °C;
• Комплектация: голова сгорания, модуль управления, силовые элементы и датчики.

Эксплуатация и обслуживание

• регулярная проверка герметичности топливных магистралей и состояния топливного насоса;
• контроль и очистка форсунок и головы сгорания в зависимости от качества мазута;
• проверка работоспособности трансформатора розжига, электродов и датчика пламени перед пуском;
• тестирование топочного автомата и реле давления при плановом обслуживании;
• смазка и инспекция сервопривода и приводного двигателя согласно регламенту производителя.

Weishaupt WM-S 30/1-A — выбор для предприятий, где требуются надежность, высокая ремонтопригодность и соответствие современным требованиям по выбросам и управлению процессом горения. При подборе и монтаже рекомендуется сверить посадочные размеры и требования к противодавлению с параметрами котла и выполнить пусконаладочные работы с использованием оригинальных комплектующих.
