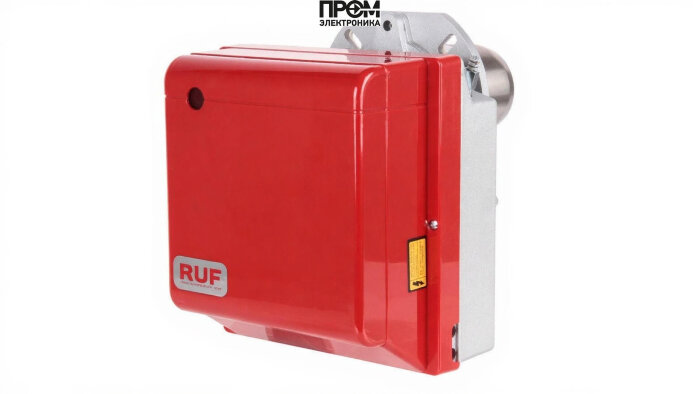

Дизельная горелка RUF RG2 TC

Дизельная горелка RUF RG2 TC — техническое описание для проектировщиков и сервисных инженеров

Техническое описание предназначено для профессионального применения и отражает ключевые конструктивные решения дизельной горелки RUF RG2 TC. Устройство спроектировано для стабильного сжигания жидкого топлива в диапазоне мощности 47–119 кВт при расходе 4–10 кг/ч и электропитании 220 В. Конструктивно горелка ориентирована на простую интеграцию в водогрейные и паровые котлы малой и средней мощности с учётом требований по противодавлению (0–1 мбар) и эксплуатационной защищённости IP40.

Ключевые узлы и материалы

• Топливный насос — обеспечивает дозированную подачу дизтоплива, рассчитан на непрерывную эксплуатацию и оснащён стандартными соединениями для быстрого обслуживания.
• Датчик пламени — оптический/ионный модуль контроля горения, реализует автоматическую блокировку при потухании и передаёт сигнал в блок управления.
• Топочный автомат (блок управления) — реализует логику розжига, контроля пламени и защиты, обеспечивает одноступенчатую работу и совместимость с внешними системами управления.
• Трансформатор розжига — генерирует искру для устойчивого поджига топлива в начальной фазе, сконструирован с запасом по ресурсу и тепловой нагрузке.
• Реле давления — контроль перепада и противодавления в камере сгорания, предохраняет систему при недопустимых режимах работы.
• Форсунки (сопла) — сменные элементы, обеспечивающие оптимальную факельную характеристику при заявленном расходе топлива.
• Сервопривод — отвечает за точное позиционирование клапанов подачи воздуха и топлива для стабильного соотношения воздух/топливо в рабочих режимах.
• Клапан (соленоидный/регулирующий) — быстрый запорный элемент подачи топлива, интегрирован в гидравлическую линию для аварийной остановки.
• Электроды — элементы розжига и контроля пламена, выполнены из жаропрочных сплавов с простотой замены при плановом обслуживании.

Технические параметры эксплуатации

• Мощность: 47–119 кВт; расход топлива: 4–10 кг/ч.
• Электропитание: 220 В; потребляемая мощность ≈180 Вт; электродвигатель 170 Вт.
• Класс защиты IP40; уровень шума 61 дБ; масса около 10 кг; габариты 31.7x25.5x28 см.

Особенности монтажа и обслуживания

• Модульная компоновка обеспечивает доступ к топливному насосу, форсункам и электрическим узлам без демонтажа фланца.
• Регламентные операции: проверка и калибровка датчика пламени, замена форсунки, контроль реле давления и состояния трансформатора розжига.
• При интеграции рекомендуется предусмотреть фильтрацию топлива и защиту от гидравлических ударов для продления ресурса насоса и клапана.

RUF RG2 TC сочетает компактность и ремонтопригодность, что обеспечивает экономичную и предсказуемую эксплуатацию в профессиональных котельных решениях. Техническая архитектура направлена на быструю диагностику и минимизацию времени простоя при сервисном обслуживании.
