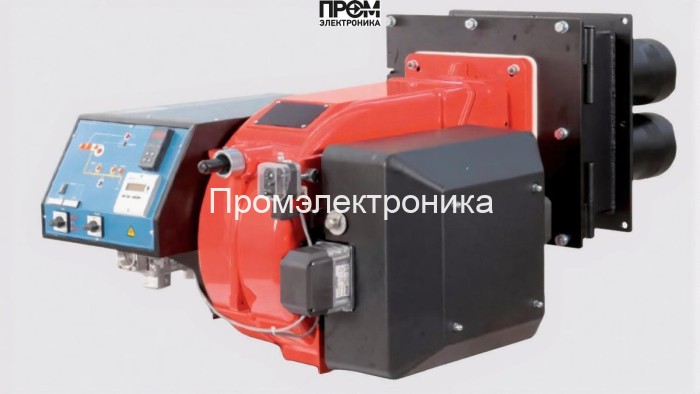

Газовая горелка CIB Unigas R91 M-.MD.S.RU.VS.1.80.EA

Газовая горелка CIB Unigas R91 M-.MD.S.RU.VS.1.80.EA — техническое описание

Профессиональная газовая горелка CIB Unigas R91 спроектирована для промышленного и коммунально‑бытового применения, где важно сочетание компактности, широкой модуляции мощности и высокой безопасности эксплуатации. Модель R91 — электронномодулируемая система с короткой пламенной трубой (326 мм), рассчитанная на диапазон мощности от 480 до 2670 кВт и номинальный диаметр присоединения DN 80. Конструкция ориентирована на простоту монтажа, быстроту обслуживания и интеграцию в современные автоматизированные котельные станции.

Ключевые технические параметры

• Тип топлива: природный/сжиженный газ.
• Мощность: 480–2670 кВт.
• Длина пламенной трубы: 326 мм (короткое пламя).
• Электропитание: 220/380 В; потребляемая мощность 4500 Вт; электродвигатель 4000 Вт.
• Рабочие давления: давление рампы 1.5–18.5 мбар; противодавление 0–14 мбар.
• Расход газа: 51–283 нм³/ч; класс защиты IP40; уровень шума 80 дБ.
• Габариты и масса: 146.4 × 140.5 × 73.9 см; вес 250 кг.

Комплектность и модульность

Горелка поставляется с головой сгорания и газовой рампой и выполнена в модульном исполнении, что обеспечивает быструю замену узлов и минимизацию времени простоя при техническом обслуживании. Модульность также упрощает модернизацию системы управления и интеграцию дополнительных средств безопасности.

Основные узлы и элементы горелки

В состав горелки входят специализированные компоненты, отвечающие за формирование пламени, управление подачей топлива и обеспечение безопасности работы:

• Топливный насос — обеспечивает стабильную подачу топлива в газовую рампу и форсунки.
• Датчик пламени — контролирует наличие и стабильность горения, интерфейс с системой топочного автомата.
• Топочный автомат — центральный блок управления безопасностью и последовательностью включения/отключения горелки.
• Трансформатор розжига — генерирует необходимое высокое напряжение для запуска искрового розжига.
• Реле давления — следит за давлением в магистрали и блокирует подачу при выходе параметров за допустимые границы.
• Форсунки — регулируемые сопла газовой рампы обеспечивают точную дозировку топлива для каждой секции.
• Сервопривод — обеспечивает модуляцию заслонок и клапанов для режима точного регулирования мощности.
• Клапан(ы) — запорные и регулирующие элементы, встроенные в систему газовой рампы.
• Электроды — элементы розжига и контроля искры, обеспечивающие надежный старт горения.

Эксплуатация и обслуживание

• Плановый осмотр и чистка форсунок и головы сгорания каждые 6–12 месяцев в зависимости от топлива и режима работы.
• Проверка правильности давления на рампе и состояния реле давления для предотвращения нестабильности горения.
• Тестирование датчика пламени и трансформатора розжига при каждом капитальном ТО; замена электродов по износу.
• Обслуживание топочного автомата и калибровка сервоприводов для поддержания точной модуляции мощности.

Применение

R91 рекомендована для паровых и водогрейных котлов с ограниченной топочной камерой, теплоцентралей и промышленных установок, где требуется равномерное распределение теплового потока и экономная модуляция мощности. Благодаря короткой пламенной трубе и четырёхголовочному исполнению горелка особенно эффективна в условиях, когда необходим укороченный факел и сниженное тепловое воздействие на стенки котла.
