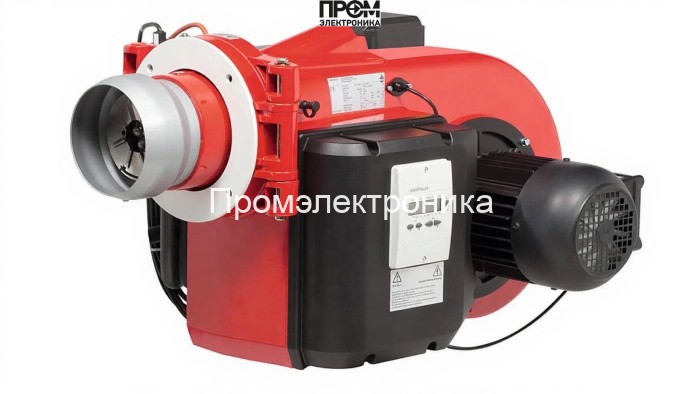

Мазутная горелка Weishaupt WM-S 20/3-A, исп. R

Техническое описание мазутной горелки Weishaupt WM‑S 20/3‑A (исп. R)

Горелка Weishaupt WM‑S 20/3‑A (исп. R) — модульная промышленная мазутная горелочная установка, разработанная для стабильной выработки тепловой мощности в диапазоне 700–2450 кВт. Описание выполнено в техническом стиле с акцентом на ключевые узлы, эксплуатационные параметры и требования по обслуживанию; структура текста оптимизирована под SEO 2026 года: чёткие заголовки, семантические маркёры и терминология, востребованная инженерами и закупщиками.

Ключевые элементы конструкции

• Топливный насос — высоконапорный агрегат для подачи мазута с точным регулированием расхода в диапазоне 63–218 кг/ч; выполнен с фильтрацией и возможностью прогрева топлива.
• Форсунки (голова сгорания) — сменные сопловые узлы для формирования факела, обеспечивают оптимальное распыление и смесеобразование в камере сгорания; входит в комплектацию.
• Датчик пламени — оптический/ионный контроль наличия устойчивого горения; интегрирован в систему безопасности для немедленного отключения при исчезновении пламени.
• Топочный автомат — управляющий контроллер с логикой розжига, контроля давления и сигнализацией отказов; интерфейсы для ПЛК и внешней автоматики.
• Трансформатор розжига — источник высокого напряжения для инициирования искры на электродах, рассчитан на длительную цикличную работу и быстрый повторный розжиг.
• Реле давления — обеспечивает контроль противодавления в топочной камере (рабочий диапазон от −2 до 12 мбар); реализует защитные блокировки при выходе параметров за пределы нормы.
• Сервопривод — мотор‑редуктор для точной позиционной регулировки клапанов и заслонок подачи воздуха/топлива, обеспечивает пропорциональную подачу по нагрузке.
• Клапан — предохранительный и запорный узел подачи мазута, с обогреваемыми уплотнениями для эксплуатации при отрицательных температурах.
• Электроды — высоковольтные элементы розжига и ионизационного контроля, расположенные в голове сгорания, рассчитаны на длительный ресурс при регулярном обслуживании.

Технические параметры и эксплуатация

• Мощность: 700–2450 кВт; расход топлива: 63–218 кг/ч.
• Электропитание: 220/380 В; электродвигатель 4500 Вт.
• Длина пламенной трубы: 256 мм; тип — стандартная.
• Рабочая температура: от −10 до +40 °C; уровень шума: 88 дБ; вес 155 кг.
• Противодавление допускается в диапазоне −2…12 мбар; комплектуется головой сгорания.

Преимущества и рекомендации

• Модульная конструкция упрощает замену форсунок, насоса и электродов без демонтажа основной рамы.
• Комплект автоматики и трансформатор розжига ускоряют пусконаладочные работы и интеграцию в существующие ПЛК‑системы.
• Рекомендуется регулярная проверка датчика пламени, реле давления и состояния сервоприводов для сохранения КПД и безопасности.

Горелка Weishaupt WM‑S 20/3‑A подходит для водогрейных и паровых котлов средней и большой мощности, а также для модернизации котельных предприятий. Техническая компоновка и набор компонентов (топливный насос, форсунки, датчик пламени, топочный автомат, трансформатор розжига, реле давления, сервопривод, клапан, электроды) обеспечивают надёжную, управляемую и ремонтопригодную эксплуатацию в промышленных условиях.
