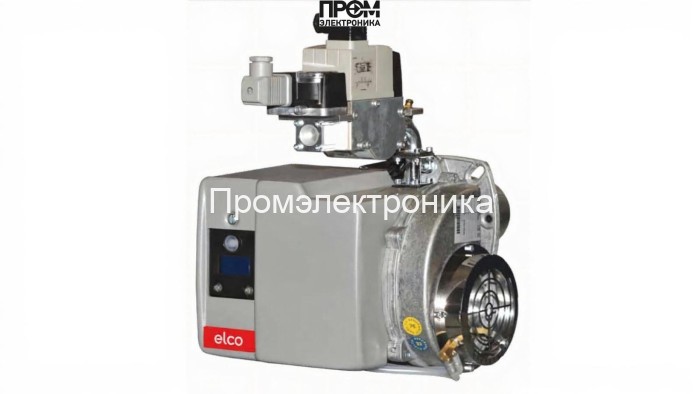

Газовая горелка Elco CB-P 2.250 G-U/TCG KN

Техническое описание газовой горелки Elco CB-P 2.250 G-U/TCG KN

Газовая горелка Elco CB-P 2.250 G-U/TCG KN — моноблочная двухступенчатая установка промышленного класса, спроектированная для надежного сжигания природного газа и пропана в диапазоне тепловой мощности 55–240 кВт. Конструкция ориентирована на эксплуатацию при противодавлении 0–5 мбар и температуре окружающей среды от −10 до +60 °C. Применение современных элементов автоматики и модульной компоновки обеспечивает стабильность горения, защиту от отказов и простоту сервисного обслуживания, что особенно важно для котельных и технологических теплогенераторов 2026 года.

Ключевые конструктивные узлы и их функции

• Топливный насос — обеспечивает равномерную подачу газа и стабильное давление в рампе при изменении нагрузки.
• Датчик пламени (ионизационный электрод) — контролирует наличие факела и передаёт сигнал в блок автоматики для безопасного отключения подачи топлива.
• Топочный автомат (блок автоматики TCG) — микропроцессорный контроллер управления последовательностью розжига, ступенями мощности и защитой при нештатных ситуациях.
• Трансформатор розжига — генерирует импульсы высокого напряжения для инициации искрового розжига электродов.
• Реле давления — защищает систему от обратного давления и сигнализирует о превышении допустимого противодавления (0–5 мбар).
• Форсунки — обеспечивают точную дисперсию газовоздушной смеси для полного сгорания и снижения выбросов NOx.
• Сервопривод — реализует регулирование заслонок и дозирование топлива при переходах между ступенями мощности.
• Клапан (газовый запорный клапан) — многоступенчатая система запирания подачи топлива с электроуправлением для аварийной остановки.
• Электроды — комплект розжига и контроля пламени, выполненные с защитой от нагарообразования и быстрозаменяемыми выводами.

Технические преимущества и эксплуатационные особенности

• Диапазон мощности 55–240 кВт позволяет экономно интегрировать горелку в различные тепловые схемы и минимизировать циклические износы.
• Двухступенчатая схема управления обеспечивает плавный переход между режимами и снижение расхода топлива при частичной нагрузке.
• Короткая пламенная труба (180 мм) и оптимизированные форсунки гарантируют эффективное смесеобразование и минимальные выбросы.
• Моноблочная компоновка и IP21 облегчают монтаж и техническое обслуживание в типовых котельных помещениях.

Рекомендации по монтажу и обслуживанию

• Сверить рабочие давления рампы (3.2–9.5 мбар) и параметры подключения Rp 1 1/4".
• Проверять состояние электродов, трансформатора розжига и контактов блока TCG не реже одного раза в сезон.
• Контролировать работу реле давления и сервопривода при пусконаладочных работах.

Газовая горелка Elco CB-P 2.250 G-U/TCG KN — оптимальное решение для современных котловых установок, где требуются высокая надёжность, быстрый розжиг и соответствие экологическим требованиям. Модель сочетает итальянскую инженерию, продвинутую автоматику и модульный набор узлов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) для долговременной и безопасной эксплуатации.
