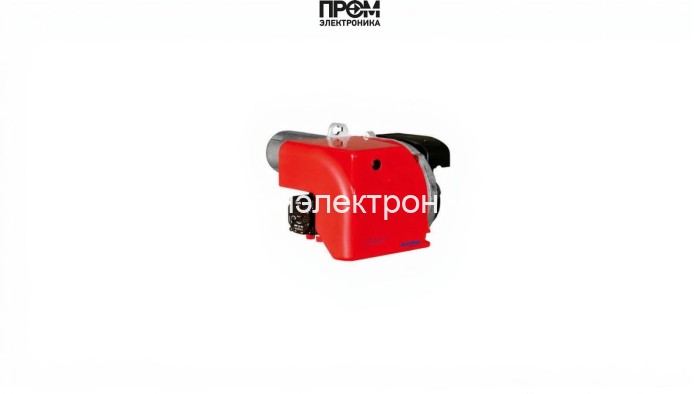

Дизельная горелка Ecoflam MAX 15 TL TW B10

Дизельная горелка Ecoflam MAX 15 TL TW B10 — сжатое техническое описание

Профессиональная дизельная горелка Ecoflam MAX 15 TL TW B10 — одноступенчатая моноблочная система для котлов малого и среднего класса, разработанная с акцентом на надёжность, быстрый сервис и точную подачу топлива. Модель обеспечивает регулирование и стабильность горения при мощности 73,4–190 кВт, рассчитана на эксплуатацию при температуре от −10 до +60 °C и выдерживает противодавление до 3,4 мбар.

Ключевые технические параметры

• Мощность: 73,4–190 кВт
• Расход топлива: 6,2–16 кг/ч
• Питание: 220 В, потребляемая мощность 450 Вт
• Электродвигатель вентилятора: 200 Вт
• Длина пламенной трубы: 260 мм (удлинённая)
• Класс защиты: IP40; уровень шума ≈70 дБ; вес 14,8 кг

Конструкция и составные узлы (основные детали)

Сборка моноблока включает проверенные элементы, каждый из которых выполняет критическую функцию в обеспечении стабильного горения и безопасности:

• Топливный насос — подаёт дизель под необходимым давлением, оснащён регулятором для точной настройки расхода.
• Форсунки (сопла) — распыляют топливо тонкой фракцией для равномерного смешения с воздухом.
• Датчик пламени — контролирует наличие стабильного горения и сигнализирует блоку управления при погасании.
• Топочный автомат — электронный модуль Thermowatt управляет последовательностью розжига, контролем пламени и защитными блокировками.
• Трансформатор розжига — генерирует требуемое напряжение для электрода(ов) розжига.
• Электроды — создают искру и поддерживают инициальное воспламенение топливной смеси.
• Реле давления — мониторит давление топлива в системе, предотвращая работу при аварийных режимах.
• Сервопривод — при необходимости регулирует положение огневой головы и угол подачи воздуха/топлива.
• Клапан — запорный элемент на линии топлива, реализует аварийное перекрытие подачи при отказе.

Принцип работы и особенности безопасности

При старте топочный автомат выполняет контроль цепочки: подача питания → включение вентилятора → работа трансформатора розжига и открытие клапана насосом → образование искры электродами → стабильный сигнал от датчика пламени. При отсутствии сигнала система блокируется и перекрывает подачу топлива реле и запорным клапаном.

Обслуживание и ремонтопригодность

• Регулярно проверять фильтры и качество топлива — это продлит ресурс форсунок и насоса.
• Контроль электрода и трансформатора розжига — ключ к надёжному пуску в холодное время.
• Диагностика блока Thermowatt и тестирование датчика пламени при ежегодном ТО.
• Использование заводских комплектующих (форсунки, клапаны, насосы) для сохранения рабочих характеристик.

Ecoflam MAX 15 TL TW B10 — оптимальное сочетание инженерной надёжности и сервисной простоты, рекомендовано для котельных помещений, промышленных теплоагрегатов и резервных систем, где важны предсказуемость работы и безопасность эксплуатации.
