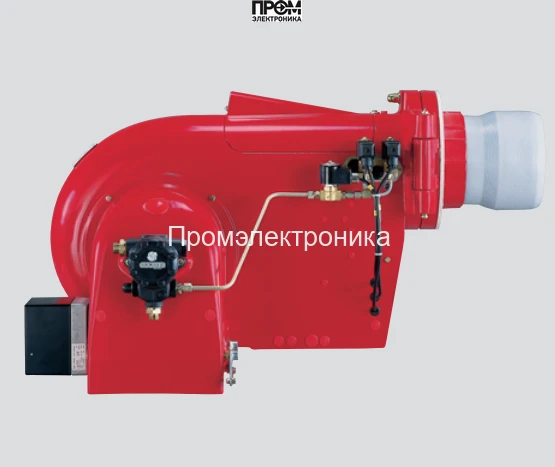

Мазутная горелка Weishaupt L 5Z, исполнение D — техническое описание и состав узлов

Предлагаемое решение — мазутная горелка Weishaupt L 5Z (исп. D) — промышленный двухступенчатый агрегат класса высокой надежности, спроектированный для эксплуатации в системах водяного и парового нагрева. Конструкция ориентирована на стабильную работу при противодавлении от −1 до 7 мбар и адаптирована к мировым требованиям безопасности и энергоэффективности 2026 года. В основе — моноблок с цифровым управлением, обеспечивающим точную синхронизацию подачи топлива и воздушной составляющей горения.

Ключевые технические параметры

• Мощность: 180–810 кВт (регулируемые диапазоны в паспортных вариантах).
• Расход топлива: 15–68 кг/ч.
• Электропитание: 220–230 В, 50 Гц; электродвигатель 1400 Вт, потребляемая мощность до 3500 Вт.
• Длина пламенной трубы: 130 мм, тип — стандартная.
• Класс пылевлагозащиты: IP40; масса: 53 кг; габариты: 81.6×64.4×49.4 см.

Комплектующие и функциональные узлы

Горелка состоит из набора специализированных компонентов, каждый из которых отвечает за безопасность и технологичность процесса горения. В текстовом перечне ниже перечислены основные элементы конструкции и их назначение:

• Топливный насос — обеспечивает постоянное давление подачи мазута, компенсирует изменение вязкости и тепловых условий в топливной магистрали.
• Датчик пламени (УФ-датчик) — фиксирует наличие устойчивого горения и передаёт сигнал в топочный автомат для блокировок и повторных розжигов.
• Топочный автомат (цифровой менеджер горения) — контролирует цикл розжига, ступенчатое регулирование мощности, логи ошибок и интеграцию с внешней системой управления.
• Трансформатор розжига — формирует высоковольтный импульс для электродов при инициировании поджига топлива.
• Реле давления — следит за давлением в топливной системе и предотвращает работу при аварийных перепадах.
• Форсунки — распыляют мазут в камеру сгорания; комплект подбирается при пусконаладочных работах по требуемому расходу.
• Сервопривод — обеспечивает точную позицию воздушных и топливных заслонок при переходе между ступенями.
• Клапан (предохранительный/запорный) — перекрывает подачу топлива при аварийных ситуациях и обеспечивает герметичность магистрали.
• Электроды — выполняют роль поджигающих и контрольных элементов в системе розжига и контроля искрообразования.

Эксплуатация, безопасность и обслуживание

• Интегрированная автоматика синхронизирует работу датчиков и исполнительных элементов, минимизируя риск ложных срабатываний.
• Регламентное техобслуживание включает проверку форсунок, тест УФ-датчика, контроль реле давления и состояния трансформатора розжига.
• При вводе в эксплуатацию обязательны пусконаладочные работы по подбору форсунки и настройке сервоприводов для оптимальной экономичности.

Weishaupt L 5Z — решение для промышленных котельных, где требуются устойчивость к противодавлению, точное управление горением и простота обслуживания в соответствии с актуальными требованиями энергоэффективности и безопасности 2026 года.
