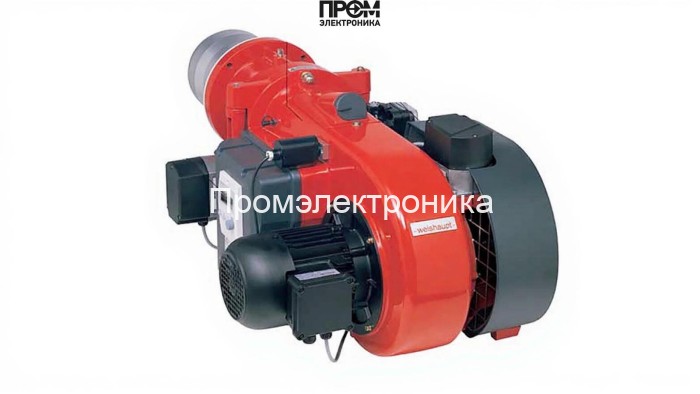

Газовая горелка Weishaupt WM-G 10/2-A, 3/4, исп. ZM-LN

Газовая горелка Weishaupt WM-G 10/2-A, 3/4, исп. ZM-LN — техническое описание и состав узлов

Предлагаемое решение — промышленная газовая горелка Weishaupt WM-G 10/2-A (артикул 21711510) — спроектирована для эффективной и контролируемой подачи тепловой мощности в диапазоне 75–630 кВт. Модель сочетает модульную конструкцию и инженерные решения, соответствующие требованиям энергоэффективности и безопасности 2026 года: оптимизированные потери, адаптивное управление пламенем и упрощённая сервисная логистика.

Ключевые технические параметры

• Диапазон мощности: 75–630 кВт;
• Длина пламенной трубы: 143 мм;
• Электропитание: 220/380 В, потребляемая мощность 55–300 Вт;
• Электродвигатель воздуходувки: 1060 Вт;
• Давление газа в рампе: 32–121 мбар; противодавление в камере: −2…7 мбар;
• Тип соединения: Rp 3/4"; рабочая температура: −15…40 °C;
• Вес/габариты: 60 кг, 95.6×58.6×44.5 см; уровень шума: 80 дБ.

Состав и основные узлы горелки

Разработка ориентирована на быстродействие при монтаже и простоту обслуживания: все критические компоненты доступны для диагностики и замены. В состав горелки входят следующие ключевые детали:

• Топливный насос — обеспечивает стабильный подвод газа в систему регулирования рампы, минимизируя пульсации давления;
• Датчик пламени — быстрый мониторинг наличия устойчивого горения с интерфейсом в систему безопасности;
• Топочный автомат — контроллер управления стадиями розжига, горения и выключения, поддерживающий программируемые задержки и самодиагностику;
• Трансформатор розжига — формирует импульсы для электродов розжига с гарантированной энергией искры;
• Реле давления — охрана по давлению газа и автоматическое отключение при выходе параметров за допустимые пределы;
• Форсунки — аэродинамически оптимизированные сопла, обеспечивающие равномерную смесительную струю топлива с воздухом;
• Сервопривод — прецизионный привод заслонок и дозаторов для плавного регулирования мощности;
• Клапан — мультиступенчатый запорный узел с электромеханическим приводом и байпасом для безопасного перекрытия подачи;
• Электроды — контрольные и розжиговые электроды с высокой коррозионной стойкостью и лёгкой заменой.

Преимущества и эксплуатационные рекомендации

• Модульность и доступность узлов — ускоряет ТО и уменьшает время простоя;
• Высокая степень автоматизации — топочный автомат и датчики обеспечивают стабильность и защиту оборудования;
• Адаптация к современной энергосистеме — совместимость с 220/380 В и стандартными протоколами мониторинга;
• Рекомендуется регулярная проверка давления рампы, состояния электродов и форсунок, а также тестирование реле давления и датчика пламени согласно регламенту производителя.

Weishaupt WM-G 10/2-A — инженерно взвешенное решение для коммерческих и промышленных котельных, сочетающее надёжность немецкой разработки и готовность к интеграции в современные системы управления и удалённого мониторинга.
