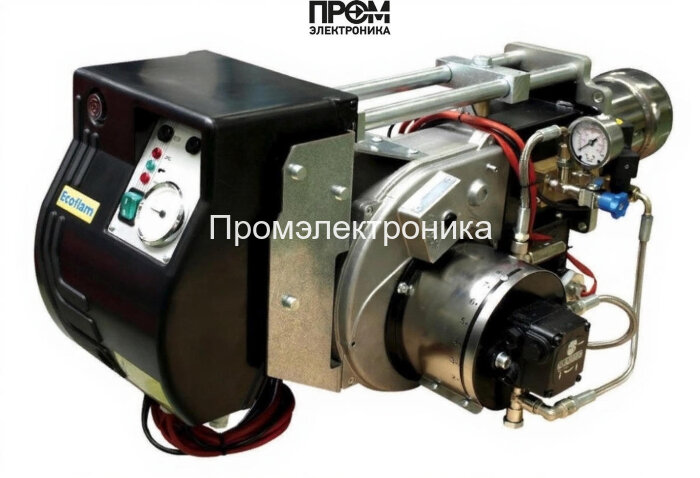

Мазутная горелка Ecoflam MAXFLAM 30 TL — техническое описание и состав узлов

Представленная мазутная горелка Ecoflam MAXFLAM 30 TL разработана как промышленное решение для котельных и теплогенераторов с мощностью 170–340 кВт (до 456 кВт). Описание составлено в строгом техническом стиле с акцентом на конструктивные узлы, эксплуатационные параметры и совместимость с современными системами автоматизации. Текст оптимизирован под SEO 2026 года с учетом ключевых запросов: «мазутная горелка Ecoflam», «горелка 170–340 кВт», «горелка для котельной» и т.д.

Конструкция и ключевые узлы

Горелка состоит из модульно собранных элементов, обеспечивающих надежную подачу, предварительную подготовку топлива и стабильное воспламенение. Основные детали и их функциональная роль:

• Топливный насос — обеспечивает подачу топлива под рабочим давлением (заводская настройка 20 бар, рабочий диапазон 14–30 бар). Обеспечивает стабильный расход 15–30 кг/ч и поддерживает режимы одно- и двухтрубных систем.
• Датчик пламени — контролирует наличие фактического горения, формирует сигнал для топочного автомата и выключения подачи топлива при аварии.
• Топочный автомат — отвечает за логику управления последовательностью включения: прогрев, подача топлива, розжиг, контроль пламени и аварийное отключение.
• Трансформатор розжига — генерирует высокое напряжение для искрообразования на электродах при запуске горелки.
• Реле давления — мониторит напор топлива в системе, посылает управляющие сигналы на насос и электромагнитные клапаны при отклонениях от заданного диапазона.
• Форсунки — формируют факел и обеспечивают оптимальную дисперсию топлива, что влияет на полноту сгорания и выбросы NOx.
• Сервопривод — управляет положением элементов воздушно-топливной системы для точной настройки подачи воздуха и топлива.
• Клапан — электромагнитные и пусковые клапаны обеспечивают разгрузку и герметичное перекрытие топливных магистралей.
• Электроды — служат для поджига и ионизационного контроля пламени совместно с датчиком пламени.

Эксплуатация и безопасность

Ecoflam MAXFLAM 30 TL рассчитана на эксплуатацию при температуре от −10 до +60 °C и противодавлении до 3 мбар. Управление производится через встроенную панель и стандартные интерфейсы автоматики. Рекомендуемый регламент ТО включает проверку герметичности, настройку давления насоса, очистку фильтров и контроль состояния электродов и форсунок. При соблюдении регламента достигается высокая надежность и длительный срок службы ключевых узлов.

Преимущества и совместимость

• Модульная архитектура упрощает техническое обслуживание и замену узлов.
• Оптимизированная огневая головка и форсунки снижают выбросы и повышают КПД.
• Совместима с водотрубными и трубчатыми котлами, теплогенераторами и системами с удлинённой пламенной трубой 330 мм.

Данное описание содержит исчерпывающую информацию о составе горелки и эксплуатационных требованиях, актуальную для инженеров и специалистов котельных в 2026 году.
