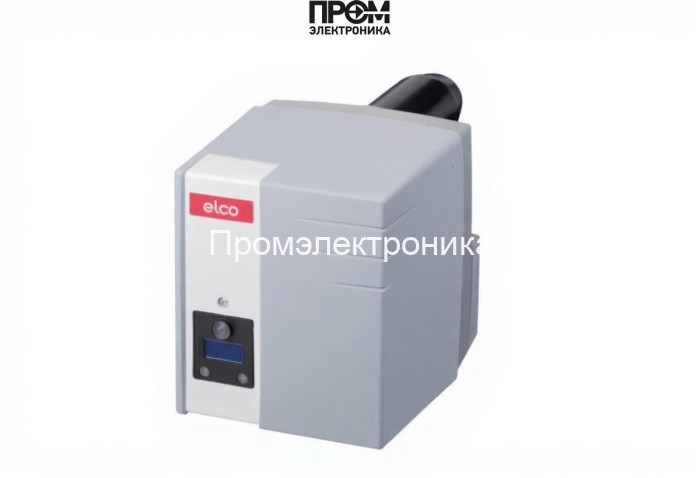

Дизельная горелка Elco VE 1.50

Дизельная горелка Elco VE 1.50 — техническое описание и состав узлов

Данная характеристика предназначена для инженеров, монтажников и сервисных специалистов. Дизельная горелка Elco VE 1.50 представляет собой одноступенчатый агрегат мощностью 28–50 кВт, разработанный для устойчивой и экономичной подачи тепла в котельных и теплогенераторах. Конструкция ориентирована на минимизацию выбросов и простоту сервисного обслуживания при длительных циклах эксплуатации.

Ключевые параметры

• Мощность: 28–50 кВт — диапазон рабочих нагрузок для типовых котлов EN303.
• Расход топлива: 2.4–4.2 кг/ч — оптимизирован при номинальной подаче.
• Электропитание: 220 В, потребляемая мощность 244 Вт.
• Класс защиты: IP21 — эксплуатация в отапливаемых помещениях без агрессивной среды.
• Габариты/вес: 55 × 22.9 × 29.4 см, 11 кг — компактность для удобства монтажа и замены.

Составные узлы и функциональные элементы

Ниже перечислены основные детали, формирующие рабочий цикл горелки. Каждый элемент снабжён контрольными точками для диагностики и обслуживания.

• Топливный насос — обеспечивает стабильную подачу топлива и поддержание заданного давления в топливной магистрали.
• Датчик пламени — оптический/ионный контроль наличия устойчивого горения, мгновенная сигнализация при погасании.
• Топочный автомат — микропроцессорный блок управления, реализует последовательность пуска, защитные алгоритмы и интерфейс диагностики.
• Трансформатор розжига — формирует высоковольтные импульсы для инициации искрового воспламенения в камере сгорания.
• Реле давления — следит за перепадом в топливной системе, предотвращая аварийные режимы при потере напора.
• Форсунки — распылительные элементы с регулируемой геометрией факела для обеспечения оптимального соотношения воздух/топливо.
• Сервопривод — позиционирует регулировочные механизмы горелочной головки и воздушные заслонки для точной наладки.
• Клапан — электромагнитный запорный элемент в топливной цепи для быстрого отключения подачи.
• Электроды — элементы розжига и контроля ионизации, выполнены с износостойкими наконечниками для длительного ресурса.

Принцип работы и эксплуатационные рекомендации

• При команде на пуск топочный автомат последовательно включает питание, активирует трансформатор розжига и подаёт команду топливному насосу.
• После достижения рабочего давления реле давления разрешает открытие клапана и подачу топлива на форсунку.
• Трансформатор генерирует искру на электроды; датчик пламени подтверждает устойчивое горение и переводит управляющую схему в рабочий режим.
• Сервопривод в процессе работы подстраивает подачу воздуха/топлива для поддержания заданной мощности и минимизации выбросов.
• Плановое обслуживание: проверка форсунок, очистка головки, тестирование датчика пламени и функционала автоматического выключения каждые 1000–2000 моточасов.

SEO-ориентированное заключение

Дизельная горелка Elco VE 1.50 — надёжное инженерное решение для котельных мощностью 28–50 кВт. Комплект узлов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивает предсказуемую работу, простоту диагностики и экономичный расход топлива. При проектировании систем отопления и выборе горелки учитывайте требования к классу защиты IP21, совместимость с котлом по стандарту EN303 и условия обслуживания в соответствии с регламентом производителя.
