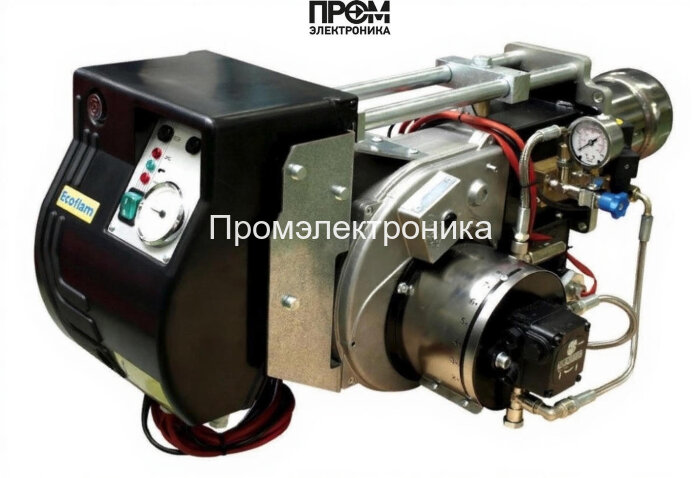

Мазутная горелка Ecoflam MAXFLAM 30 TC — техническое описание и конструктивные составляющие

Ecoflam MAXFLAM 30 TC — промышленная мазутная горелка, спроектированная для надёжной и эффективной работы в котельных малой и средней мощности. В устройстве реализованы проверенные инженерные решения для стабильного распыления и горения топлива, система автоматического управления и узлы безопасности, необходимые для эксплуатации в диапазоне мощностей 170–340 кВт при противодавлении до 3 мбар.

Ключевые технические параметры

• Мощность: 170–340 кВт
• Расход топлива: 15–30 кг/ч
• Электропитание: 220/380 В
• Электродвигатель привода: 740 Вт
• Подающее давление насоса: регулировка в диапазоне 14–30 бар (заводская — 20 бар)
• Класс защиты корпуса: IP40, масса — 74 кг

Конструкция: основные узлы и материалы

Горелка выполнена в корпусе с шумопоглощающим кожухом, внутри которого расположены модульные блоки, упрощающие обслуживание и замену компонентов. Конструкция оптимизирована для равномерного формирования факела и минимизации выбросов при правильной наладке.

Основные детали и их назначение

• Топливный насос — обеспечивает стабильную подачу мазута на форсунки с заданным давлением; допускается подключение в одно- и двухтрубной схеме.
• Датчик пламени — контролирует наличие стабильного факела и подаёт сигнал на систему защиты при его исчезновении.
• Топочный автомат (блок управления) — реализует логику пуска/остановки, контроль времени розжига, защиту по давлению и перегрузке, интерфейс для интеграции с системами управления объекта.
• Трансформатор розжига — формирует высоковольтные импульсы для поджига топлива на электродах в начальной фазе запуска.
• Реле давления — отслеживает давление в топливной магистрали и блокирует работу при отклонениях от заданных параметров.
• Форсунки (сопла) — отвечают за распыление мазута, подбираются по типоразмеру и углу распыла для обеспечения оптимального смесеобразования.
• Сервопривод — обеспечивает точную настройку подачи воздуха или топлива, используется для регулировки фаз работы и оптимизации горения.
• Клапан — запорные и предохранительные элементы топливной системы, исключающие самопроизвольную подачу топлива при нештатных ситуациях.
• Электроды — рабочие элементы розжига и контроля искры; сконструированы для длительного срока службы и простой замены.

Эксплуатация и техническое обслуживание

• Периодическая проверка и очистка фильтров, контроль состояния форсунок и электродов.
• Калибровка давления насоса и проверка срабатывания реле давления при плановом ТО.
• Диагностика блока управления и проверка датчика пламени перед пуском сезона.
