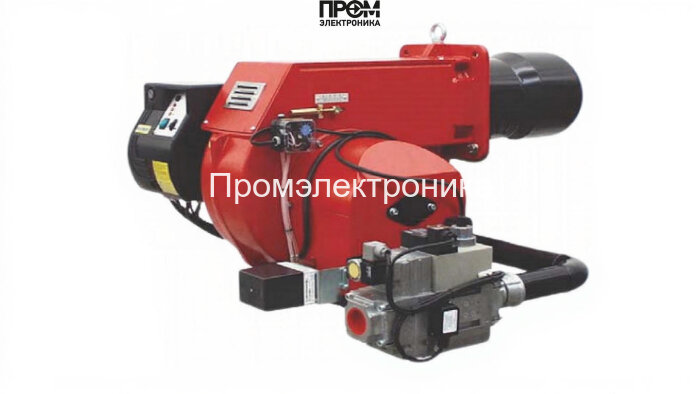

Газовая горелка Ecoflam BLU 2000.1 PR TL MET S-Rampa VGD 40.065

Газовая горелка Ecoflam BLU 2000.1 PR TL MET S‑Rampa VGD 40.065 — техническое описание и состав

Промышленная газовая горелка Ecoflam BLU 2000.1 PR TL MET S‑Rampa VGD 40.065 разработана для котлов и тепловых агрегатов с повышенными требованиями к надёжности и точности регулирования. Диапазон мощности 414–2150 кВт, удлинённая пламенная труба 545 мм и фланцевое присоединение DN65 обеспечивают стабильную работу в системах парового и водогрейного отопления. Модель сочетает прогрессивную технологию горения с промышленной автомацией для интеграции в современные ПЛК‑системы.

Ключевые технические параметры

• Тип топлива: газ
• Мощность: 414–2150 кВт
• Длина пламенной трубы: 545 мм (удлинённая)
• Электропитание: 220 / 380 В
• Электродвигатель: 4000 Вт; потребляемая мощность ≈ 5500 Вт
• Уровень шума: 84 дБ; класс защиты IP40
• Рабочая температура: от −10 до +50 °C
• Давление газовой рампы: 1–100 мбар; противодавление: 0–11 мбар
• Вес: 175 кг; габариты: 127.5×71.2×55.5 см

Конструктивные узлы и комплектующие

Горелка спроектирована модульно, что облегчает монтаж и техобслуживание. В составе ключевые узлы, отвечающие за подачу топлива, образование и контроль пламени, а также за автоматику и безопасность:

• Топливный насос — обеспечивает стабильную подачу газа в рампу VGD при изменении давления в сети.
• Датчик пламени — фотосенсор/ионный зонд для мгновенного контроля наличия факела и аварийного отключения.
• Топочный автомат — блок управления последовательностью розжига, контроля и защиты горения.
• Трансформатор розжига — формирует высоковольтные импульсы для электродов и надёжного поджига смеси.
• Реле давления — мониторинг давления газа и автоматическое отключение при выходе параметров за пределы нормы.
• Форсунки и камера смешения — обеспечивают оптимальное соотношение газа и воздуха для прогрессивного горения.
• Сервопривод — точная регулировка заслонок и дроссельных элементов для изменения мощности в диапазоне 414–2150 кВт.
• Клапан запорный и предохранительный — многоуровневая защита от утечки топлива.
• Электроды — подача искры и контроль стабильности розжига; рассчитаны на длительную эксплуатацию в тяжёлых режимах.

Преимущества и эксплуатационные особенности

• Прогрессивная система горения снижает выбросы и оптимизирует расход топлива при всех нагрузках.
• Модульная архитектура упрощает замену форсунок, сервоприводов и датчиков без демонтажа корпуса.
• Совместимость с промышленной автоматикой: удобные интерфейсы для ПЛК и систем защиты.
• Удлинённая пламенная труба обеспечивает равномерный прогрев теплообменника и уменьшение локальных перегревов.

Рекомендации по монтажу и обслуживанию

• Монтаж на фланцевое соединение DN65, проверка герметичности газовой рампы и редукторов.
• Ежесезонная проверка форсунок, чистка головки сгорания и тестирование датчика пламени.
• Проверка реле давления и функционального теста топочного автомата после сервисных вмешательств.
• Использование оригинальных запасных частей: форсунки, электроды, трансформатор розжига и клапаны для сохранения характеристик и безопасности.

Ecoflam BLU 2000.1 PR TL MET — решение для промышленных котельных, где критичны надёжность, точность управления и соответствие современным требованиям экологичности и энергоэффективности.
