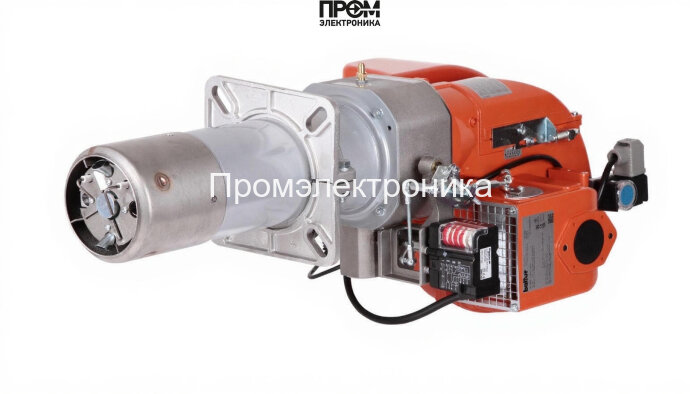

Газовая горелка Baltur TBG 35 P MM415A20C-R6/4

Газовая горелка Baltur TBG 35 P MM415A20C-R6/4 — техническое описание

Представленная модель Baltur TBG 35 P — промышленная двухступенчатая газовая горелка, разработанная для устойчивой и экономичной работы в диапазоне мощности 80–410 кВт. Конструкция ориентирована на эксплуатацию в котельных и технологических установках, где требуются точность регулирования и высокая надёжность механизмов при питании 220 В и электродвигателе 370 Вт.

Конструкция, составные узлы и функциональные элементы

Горелка выполнена по модульной схеме и включает набор ключевых компонентов, обеспечивающих безопасность запуска, стабильность горения и адаптацию к системам с противодавлением:

• топливный насос — обеспечивает равномерную подачу газа в рампу и форсунки, поддерживает рабочее давление в диапазоне 1.1–12.2 мбар;
• датчик пламени — мониторинг присутствия факела с быстрым отключением при его исчезновении;
• топочный автомат — логика управления двухступенчатым режимом, контроль последовательности розжига и защиты;
• трансформатор розжига — формирует высоковольтный импульс для электродов при старте;
• реле давления — контроль минимального и максимального давления газа и защитные блокировки;
• форсунки — секционирование топливного потока для формирования равномерной факельной структуры;
• сервопривод — точная регулировка заслонок подачи воздуха и газа при переходе между ступенями;
• клапан — электромагнитные запорные элементы с высокой герметичностью;
• электроды — инициирование и контроль горения, рабочая совместимость с трансформатором розжига.

Ключевые эксплуатационные характеристики

• Диапазон мощности: 80–410 кВт;
• Длина пламенной трубы: 150 мм;
• Расход газа: 8.05–41.23 нм³/ч;
• Противодавление: 0–8 мбар; давление рампы: 1.1–12.2 мбар;
• Питание: 220 В; электродвигатель: 370 Вт; потребляемая мощность: 560 Вт;
• Класс пылевлагозащиты: IP40; уровень шума: 76 дБ; масса: 40 кг; подключение: Rp 1 1/2".

Применение и эксплуатация

Горелка предназначена для водогрейных и паровых котлов, технологических печей и теплогенераторов на промышленных площадках. Двухступенчатая схема управления и набор защитных датчиков минимизируют риск аварийных ситуаций и снижают расход топлива при частичных нагрузках.

Рекомендации по обслуживанию

• регулярная проверка герметичности рампы и состояния форсунок;
• контроль работоспособности датчика пламени и изоляции электродов;
• осмотр и тестирование топочного автомата и реле давления перед пуском отопительного сезона;
• плановая проверка трансформатора розжига и сервопривода для предотвращения задержек при розжиге.

Интеграция Baltur TBG 35 P в существующие котельные узлы требует согласования параметров противодавления и газопотребления с паспортом котла. Правильная настройка сервоприводов и систем управления обеспечивает длительную эксплуатацию и энергоэффективность установки.
