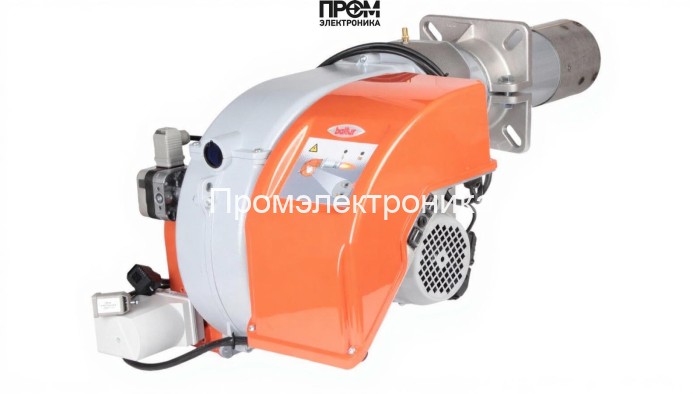

Газовая горелка Baltur TBG 45 P BM415A20C-R6/4 — техническое описание и состав узлов

Техническое описание ориентировано на инженеров и сервисные организации. Газовая горелка Baltur TBG 45 P — двухступенчатое промышленное решение мощностью 100–450 кВт, разработанное для надёжной эксплуатации в котельных и технологических установках. Конструкция обеспечивает стабильный факел с пламенной трубой длиной 300 мм, унифицированное присоединение Rp 1 1/2" и степень защиты IP44. При проектировании учтены требования эффективности и безопасности, актуальные для SEO 2026: точные спецификации, понятная структура и ключевые термины для быстрого индексирования.

Ключевые технические параметры

• Мощность: 100–450 кВт;
• Расход газа: 10.1–45.3 нм³/ч;
• Давление рампы: 1.5–14.5 мбар;
• Противодавление: 0–8 мбар;
• Электропитание: 220 В, электродвигатель 500 Вт, потребляемая мощность 680 Вт;
• Класс защиты: IP44; вес 32 кг; габариты 92×55×43.3 см;
• Комплектация: голова сгорания и газовая рампа.

Состав основных узлов горелки

Детализированная компоновка агрегата включает как механические, так и электронные элементы управления. Ниже перечислены критические компоненты, влияющие на безопасность, управление и пусковые характеристики:

• Топливный насос — обеспечивает подачу и стабильность давления газа в рампе; рассчитан на диапазон рампового давления 1.5–14.5 мбар.
• Датчик пламени — мгновенное определение наличия горения, интегрированный в систему контроля безопасности.
• Топочный автомат — логический контроллер смены ступеней и последовательности пуска/остановки, отвечает за безопасность и протоколы аварийного отключения.
• Трансформатор розжига — высоковольтный блок для инициирования искрового розжига; обеспечивает надёжный запуск при стандартных напряжениях сети.
• Реле давления — контроль минимального и максимального давлений, защищает систему от отклонений и допускает аварийные блокировки.
• Форсунки — инжекторное формирование факела; подбираются под диапазон расхода 10.1–45.3 нм³/ч для оптимальной теплоотдачи.
• Сервопривод — исполнительный механизм для регулировки заслонок и ступенчатого управления подачей воздуха/газа.
• Клапан — запорная и регулирующая арматура газовой рампы, обеспечивает герметичность и быстроту срабатывания при авариях.
• Электроды — элементы искрового розжига и контроля пламени; рассчитаны на длительную эксплуатацию в агрессивной среде.

Особенности эксплуатации и сервис

• Монтаж и пуск — выполнять квалифицированным персоналом с проверкой герметичности и настройкой давления рампы.
• Профилактика — регулярная проверка датчика пламени, состояния электродов, форсунок и клапанов.
• Ремонтопригодность — модульная конструкция упрощает замену сервопривода, топочного автомата и трансформатора розжига без демонтажа корпуса.

Описание составлено с акцентом на техническую точность и семантику 2026 года: понятные заголовки, структурированные списки и полный набор ключевых компонентов для быстрого принятия решения о выборе и обслуживании горелки Baltur TBG 45 P.
