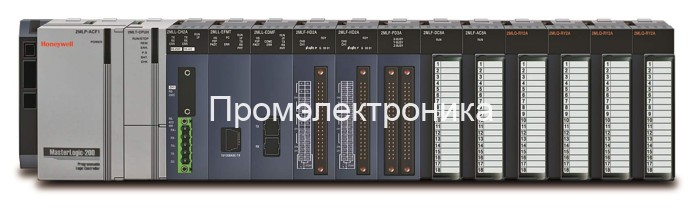

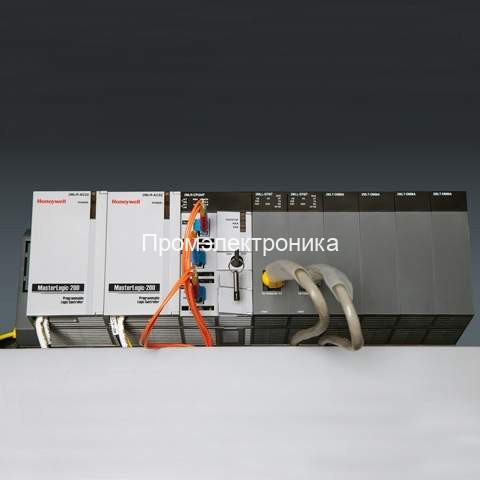

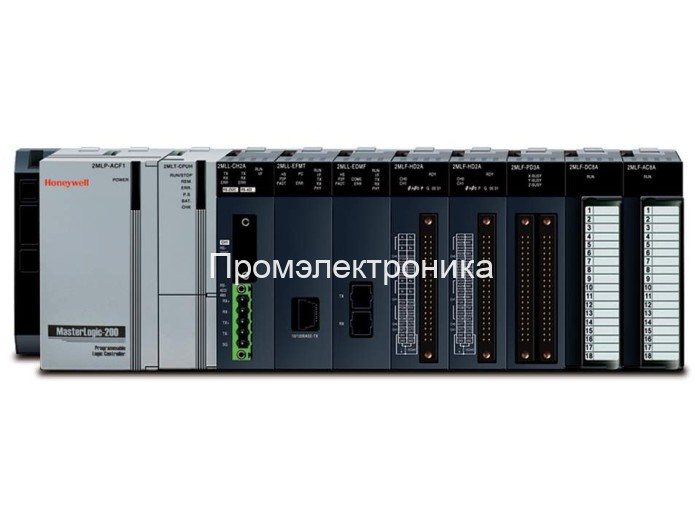

Honeywell MasterLogic 200

Honeywell MasterLogic-200 представляющий следующее поколение программируемых логических контроллеров (ПЛК) Honeywell, дополняет своими мощными и надежными функциями возможности системы Experion в сфере логики, блокировок и управления. Это современное, компактное, мощное, универсальное и экономичное решение, идеально подходящее для приложений логического, последовательного и пакетного управления.

Программируемые логические контроллеры Honeywell MasterLogic-200:
• Мощные и универсальные
• Масштабируемые и модульные
• Модули компактного размера
• Резервирование ЦП, источника питания и сетевого интерфейса
• Модули ввода-вывода: дискретные (сток/исток, транзистор/реле), аналоговые
(напряжение/ток)
• Специальные модули: быстродействующий счетчик, контроллер позиционирования,
модуль терморезисторов, модуль термопар
• Открытые сетевые стандарты: Profibus DP, DeviceNet, Fast Ethernet, Modbus
• Взаимодействие между ПЛК по одноранговым сетям
• Большая емкость подсистемы ввода-вывода и поддержка удаленного ввода-вывода

Основные особенности
• Мощные и универсальные процессоры с высоким быстродействием (28 нс/шаг, флэш-память, замена без отключения
питания)
• Резервирование ЦП — бесперебойное переключение на резервный ЦП в пределах 50 мс при отказе основного ЦП
• Резервирование источников питания — для ЦП и стоек ввода-вывода
• Резервирование сетевого интерфейса — кольцевая топология, обеспечивающая два маршрута к стойкам ввода-
вывода
• Резервирование канала связи с ЧМИ
• Обмен данными через одноранговые соединения — выделенные каналы Ethernet 100 Мбит/с
• Компактный размер — снижение требований к свободному месту для стоек и шкафов, сокращение расходов на
доставку и хранение
• Открытые сетевые протоколы — Profibus™ DP, DeviceNet™, Modbus...
• Открытый обмен данными — Ethernet, оптоволокно (100 Мбит/с), последовательный интерфейс RS232/RS422
• Программирование по стандарту IEC61131-3 с возможностью выбора языка — LD/SFC/ST
• Большая емкость подсистемы ввода-вывода
• Широкий выбор модулей ввода-вывода — более 50 типов: дискретные/аналоговые, быстродействующий счетчик,
контроллер позиционирования, модуль терморезисторов, модуль термопар
• Модули ввода-вывода Smart I/O(на основе Profibus DP, DeviceNet, Modbus)
• Удобное для инженера программное обеспечение — простота настройки конфигурации, поиска и устранения
неполадок
• Интеграция с Experion PKS, PlantCruise by Experion, Experion HS — диагностика и подключение к SCADA по протоколу
MLDP
• Интеграция со сторонними ЧМИ с использованием протокола Modbus
• Самодиагностика — диагностика сетей, системные журналы, автоматическое сканирование, мониторинг системы в
рабочем режиме

Варианты резервирования MasterLogic-200 предоставляет разработчику системы управления возможность выбора различных вариантов резервирования в зависимости от предъявляемых требований.
Система с полным резервированием ЦП модели 2MLR-CPUH/T или 2MLR-CPUH/F обеспечивает поддержку полного резервирования системы:
• Резервирование ЦП
• Резервирование источников питания
• Резервированный кабель ввода-вывода (топология одинарное или двойное кольцо)

Слегка измененный вариант архитектуры с полным резервированием, использующий один основной ЦП модели 2MLR-CPUH/T или 2MLR-CPUH/F (без резервного ЦП), предлагает следующие функции:
• ЦП без резервирования
• Резервирование источников питания
• Резервированный кабель ввода-вывода (кольцевая топология с двумя маршрутами)
Система без резервирования
Для экономичных решений ЦП модели 2MLI-CPUU предлагает полностью нерезервированную систему:
• ЦП без резервирования
• Блоки питания без резервирования
• Нерезервированный кабель ввода-вывода

Модули центрального процессора
2MLI-CPUU Высокоскоростной ЦП (без резервирования) (макс. количество точек ввода-вывода: 6144)
2MLR-CPUH/T - Высокоскоростной ЦП (без резервирования или с резервированием), ведущее устройство, TP/CAT5 (макс. количество точек ввода-вывода: 23 808)
2MLR-CPUH/F - Высокоскоростной ЦП (без резервирования или с резервированием), ведущее

Стойка ввода-вывода, кабели (2MLI-CPUU)

Стойка главного ЦП (только для 2MLI-CPUU)
2MLB-M04A Для установки 4 модулей
2MLB-M06A Для установки 6 модулей
2MLB-M08A Для установки 8 модулей
2MLB-M12A Для установки 12 модулей
Стойка расширения ввода-вывода (только для 2MLI-CPUU)
2MLB-E04A Для установки 4 модулей
2MLB-E06A Для установки 6 модулей
2MLB-E08A Для установки 8 модулей
2MLB-E12A Для установки 12 модулей
Модуль питания (только для 2MLI-CPUU)
2MLP-ACF1 - вход: 100–240 В
2MLP-ACF2 -Вход: 100–240 В
2MLP-AC23 - Вход: 100–240 В
2MLP-DC42 - Вход 24 В
Кабель расширения ввода-вывода (только для 2MLI-CPUU)
2MLC-E041 Длина: 0,4 м
2MLC-E061 Длина: 0,6 м
2MLC-E121 Длина: 1,2 м
2MLC-E301 Длина: 3,0 м
2MLC-E501 Длина: 5,0 м
2MLC-E102 Длина: 10,0 м
2MLC-E152 Длина: 15,0 м

Главная стойка ввода-вывода, модули интерфейса ввода-вывода, кабели (2MLR-CPUH/T и 2MLR-CPUH/F)

Стойка главного ЦП (для 2MLR-CPUH/T, 2MLR-CPUH/F)

2MLR-M06P - Стойка ЦП для установки 6 модулей
Стойка расширения ввода-вывода (для 2MLR-CPUH/T,2MLR-CPUH/F)
2MLR-E12P Стойка ввода-вывода для установки 12 модулей
Модули питания
2MLR-AC13 8,5 A, напряжение (110 В)
2MLR-AC23 8,5 A, напряжение (220 В)
2MLR-AC12 5,5 A, напряжение (110 В)
2MLR-AC22 5,5A, напряжение (220 В)
Модули интерфейса ввода-вывода (для 2MLR-CPUH/T,2MLR-CPUH/F)
2MLR-DBSF Модуль интерфейса ввода-вывода, оптоволокно
2MLR-DBST Модуль интерфейса ввода-вывода, витая пара кат. 5
2MLR-DBSH Модуль интерфейса ввода-вывода, гибридный (оптоволокно и витая пара кат. 5)

Модули аналоговых входов/выходов, высокоскоростного счетчика HSC, управления положением

Модули аналоговых входов
2MLF-AV8A
• Вход напряжения: 8 каналов
• 1... 5 В=/0... 5 В=/0... 10 В=/–10... +10 В=
2MLF-AC8A
• Вход тока: 8 каналов
• 4... 20 мА=/0... 20 мА=
2MLF-AD8A

• Вход напряжения/тока: 8 каналов

2MLF-AD4S
• Вход напряжения/тока: 4 канала
• Изоляция между каналами
2MLF-AD16A

• Вход напряжения/тока: 16 каналов
2MLF-AC4H

• Вход тока: 4 канала, HART

Модули аналоговых выходов
2MLF-DV4A
• Выход напряжения: 4 канала
• 1... 5 В=/0... 5 В=/0... 10 В=/–10... +10 В=
2MLF-DC4A
• Выход тока: 4 канала
• 4... 20 мА=/0... 20 мА=
2MLF-DC4S
• Выход тока: 4 канала
• Изоляция между каналами
2MLF-DV8A
• Выход напряжения: 8 каналов
• 1... 5 В=/0... 5 В=/0... 10 В=/–10... +10 В=
2MLF-DC8A
• Выход тока: 8 каналов
• 4... 20 мА=/0... 20 мА=
2MLF-DC4H

• Выход тока: 4 канала, HART

Модуль входа термопары
2MLF-TC4S
• Вход температуры (термопара), 4 канала
• Изоляция между каналами

Модуль высокоскоростного счетчика
2MLF-H02A
• Вход напряжения (открытый коллектор)
• 200 кГц, 2 канала
2MLF-HD2A
• Дифференциальный вход (линейный усилитель)
• 500 кГц, 2 канала

Модуль управления положением
2MLF-P03A Импульсный выход (открытый коллектор), 3 оси
2MLF-P02A Импульсный выход (открытый коллектор), 2 оси
2MLF-P01A Импульсный выход (открытый коллектор), 1 ось
2MLF-PD3A Импульсный выход (линейный усилитель), 3 оси
2MLF-PD2A Импульсный выход (линейный усилитель), 2 оси
2MLF-PD1A Импульсный выход (линейный усилитель), 1 ось
