Honeywell DR4300

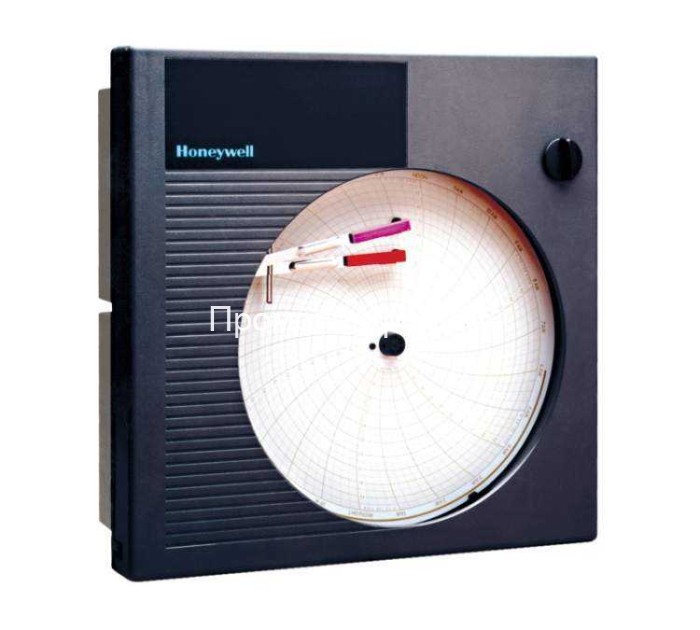

Honeywell DR4300 - круговой бумажный самописец,обеспечивает эффективное решение для записи аналоговых значений на диаграмме формата 250 мм.

Гибкость данного самописца позволяет сконфигурировать и легко переконфигурировать его для любого применения, а также позволяет переконфигурировать его из простого устройства регистрации технологических параметров в устройство управления технологическим процессом, выбирая те опции, которые необходимы для Вашего применения.

Самописец Honeywell DR4300 может быть заказан с различными опциями, такими как один или два контура управления, вакуумный флуоресцентный дисплей для просмотра состояния переменных процесса и для конфигурирования. Также Вы можете выбрать/заказать интерфейс Modbus или различные программные опции, такие как таймер, нечеткая логика, ПИД управление и т.д.

Особенности регистратора Honeywell DR4300:

- Диаграммы—доступно более 200 видов диаграмм для обеспечения технологических нужд.
- Чернильный картридж— одноразовый фломастерный картридж для надежной регистрации с минимальными требованиями к техническому обслуживанию.
- Универсальный источник питания—исключает трудности с подключением к локальной сети.
- Универсальные входы— до 10 типов термопар, термометров сопротивления, мА, мВ или В входные сигналы

- Ручной/Автоматический режимы—безударный переход между режимами управления.

- Безаварийный режим— конфигурируемый нижний или верхний предел в случае обрыва термопары

- Accutune II™—обеспечивает новый алгоритм настройки ПИД регулятора, который нажатием кнопки или через дискретный вход точно определяет и настраивает любой процесс. Это упрощает и ускоряет процесс запуска и позволяет вернутся к любым уставкам.

- Каждое перо может иметь следующие функции: суммирование, таймер, дискретные входы, дополнительный выход и программирование уставок

Опции самописца Honeywell DR4300:

Выходы управления—один или два выхода управления, PID-A, ON-OFF или PD с ручным сбросом.

- Полупроводниковые реле внешнего управления— Дополнительные выходы имеют номинал 2А при 120/240 В или 10 A при 120/240 V. минимальная нагрузка 0.1 A.
- Дополнительный выход— доступен дополнительный выход 4-20 мА. Может использоваться для управления или для передачи значения входа на другое устройство.
- Дискретные входы—доступны два дискретных входа для каждого канала. Эти входы могут использоваться для переключения между уставками контура управления или переход на заранее сконфигурированное значение выхода, в случае возникновения внешнего события/воздействия. В дополнение дискретные входы могут использоваться для удаленного сброса сумматора переключения между режимами регистрации и.т.д.

- Сигнализация

- Modbus интерфейс— позволяет Вам соединить Ваши самописцы в информационную сеть через RS485.

- Питание преобразователей— Выход 24 В пост. тока для питания датчиков

- Выходы.Доступны следующие типы выходов: Электромеханическое реле, Полупроводниковое реле, Открытый коллектор,4-20 мА
