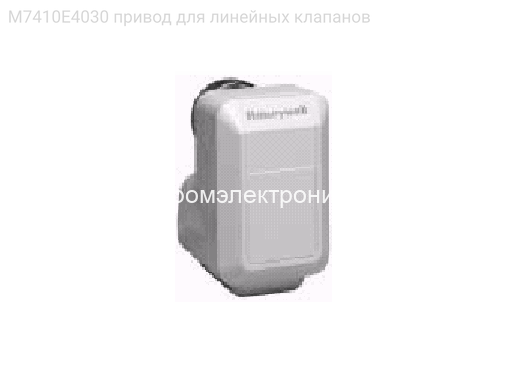

Honeywell (Resideo) M7410E4030 привод для линейных клапанов

Электропривод линейный модулирующий Honeywell M7410E4030

Компания Промэлектроника, являясь официальным дилером Honeywell, представляет высокоточный и надежный малый линейный электропривод M7410E4030. Это устройство разработано для обеспечения прецизионного модулирующего управления в самых требовательных системах климат-контроля. Благодаря своим характеристикам и продуманной конструкции, данный привод станет незаменимым элементом для автоматизации инженерных систем зданий.

Область применения

Электропривод Honeywell M7410E4030 идеально подходит для использования в системах, где требуется точная и плавная регулировка потока тепло- или хладоносителя. Его основное назначение — управление регулирующими клапанами Honeywell с интерфейсом подключения M30x1.5.

Ключевые сферы применения:

• Фанкойлы (Fan-coil units): Обеспечение точного контроля температуры в отдельных помещениях путем регулирования потока воды через теплообменник.
• Индукционные доводчики: Эффективное управление производительностью систем кондиционирования.
• Малые доводчики и подогреватели: Использование в компактных установках для локального подогрева или охлаждения воздуха.
• Зональное регулирование: Создание независимых климатических зон в здании с индивидуальными настройками температуры.

Привод M7410E4030 предназначен для работы в электронных системах контроля температуры, использующих в качестве рабочей среды горячую или холодную воду. Его универсальность и надежность делают его оптимальным выбором для модернизации существующих и проектирования новых систем ОВК (отопление, вентиляция и кондиционирование).

Ключевые особенности и преимущества

Модель M7410E4030 обладает рядом уникальных характеристик, выделяющих ее на фоне аналогов:

• Высокоточное позиционирование: В основе привода лежит микропроцессорный позиционер, который гарантирует исключительную точность позиционирования штока клапана. Это позволяет добиться максимально точной регулировки потока и, как следствие, стабильного поддержания заданной температуры.
• Надежность и долговечность: Конструкция привода не содержит механических потенциометров обратной связи и механических концевых выключателей. Это исключает износ наиболее уязвимых компонентов и обеспечивает стабильную работу на протяжении многих лет без необходимости обслуживания.
• Адаптивная работа: Магнитная муфта ограничивает усилие на штоке, защищая механизм привода и клапана от повреждений. Функция автоматической синхронизации самостоятельно настраивает точки полного закрытия, компенсируя возможные сдвиги, возникшие, например, в результате ручного управления.
• Компактный дизайн и низкое энергопотребление: Малые габариты привода позволяют устанавливать его в условиях ограниченного пространства, что особенно актуально для фанкойлов и других компактных установок. При этом устройство отличается крайне низким потреблением электроэнергии (1.2 Вт при работе и всего 0.2 Вт в режиме ожидания).
• Универсальность управляющего сигнала: Привод совместим со всеми контроллерами, выдающими управляющий сигнал 0...10 В или 2...10 В. Выбор типа сигнала легко осуществляется с помощью переключателя на корпусе.
• Функция ручного управления: Данная модель оснащена интегрированным механизмом ручного управления с помощью шестигранного ключа на 4 мм. Это позволяет управлять клапаном вручную при отсутствии электропитания, например, во время пусконаладочных работ или в аварийных ситуациях.
• Два вспомогательных переключателя: Наличие двух независимых вспомогательных переключателей (SPDT) значительно расширяет функционал привода. Их можно использовать для сигнализации положения клапана (открыт/закрыт) или для управления сопутствующим оборудованием, таким как насос или вентилятор. Один переключатель имеет фиксированную точку срабатывания, а второй — настраиваемую.
• Простота монтажа и подключения: Установка привода на клапан осуществляется без использования инструментов благодаря стандартизированному соединению. Привод поставляется с уже подключенным кабелем длиной 1.5 метра, что упрощает и ускоряет процесс электромонтажа.
• Визуальный контроль: Для удобства на корпусе привода предусмотрен красный индикатор положения, который наглядно отображает текущее состояние клапана (открыт или закрыт) и направление движения штока.

Технические характеристики

• Напряжение питания: 24 В переменного тока (±15%), 50/60 Гц.
• Потребляемая мощность: 1.8 ВА / 1.2 Вт (во время работы), 0.6 ВА / 0.2 Вт (в режиме ожидания).
• Управляющий сигнал: Модулирующий 0...10 В или 2...10 В (настраиваемый).
• Усилие на штоке: 300 Н.
• Ход штока: 6.5 мм.
• Время полного хода: 150 секунд (при 50 Гц), 125 секунд (при 60 Гц).
• Действие: Прямое/реверсивное (настраиваемое).
• Вспомогательные переключатели: 2 x SPDT (однополюсный на два направления), номинал 3(1) А, 230 В~. Второй переключатель (S2) настраиваемый.
• Ручное управление: Интегрированное.
• Кабель подключения: Длина 1.5 метра, предустановлен.
• Класс защиты: IP42 в соответствии с EN 60529.
• Класс изоляции: III в соответствии с EN 60730.
• Температура окружающей среды: от 0 до 55 °C.
• Максимальная температура рабочей среды в клапане: 120 °C.
• Вес: 0.4 кг.

Принцип работы

Привод управляется синхронным двигателем, который через редуктор вращает винтовой шпиндель, перемещающий шток клапана. Микропроцессорный блок анализирует входящий управляющий сигнал (Y) и точно позиционирует шток в соответствующее положение. При подаче питания привод считывает текущий сигнал и остается в этом положении до его изменения.

Синхронизация происходит каждый раз, когда управляющий сигнал достигает крайних значений (0/2 В или 10 В). Во время синхронизации привод каждую минуту в течение 5 секунд пытается довести шток до конечного положения, что гарантирует точное закрытие клапана и устраняет накопленные погрешности.
