Honeywell SS561AT — это миниатюрный и универсальный цифровой датчик Холла с защелкой в корпусе SOT-89 для поверхностного монтажа. Идеален для определения скорости, положения и коммутации BLDC-двигателей. Работает в экстремальном диапазоне температур от -40°C до +150°C и напряжении 3.8-30В. Официальный дилер: Промэлектроника.
Все описание
0
В наличии
В корзине
sales@prom-elec.com
8-800-350-57-63
+7-958-623-59-59 (Whatsapp)
Обратная связь
Заказать оборудование:

Москва: В наличииСанкт-Петербург: В наличииКазань: В наличии

Высокоточный датчик Холла Honeywell SS561AT: Надежность и универсальность от официального дилера

Компания Промэлектроника, являясь официальным дилером продукции Honeywell, представляет цифровой датчик Холла Honeywell SS561AT. Этот миниатюрный компонент из серий SS500 представляет собой высокотехнологичное решение для задач, требующих точного и надежного определения положения, скорости и направления вращения в самых разных отраслях.

SS561AT — это биполярный датчик с эффектом защелки (latching), что делает его идеальным для работы с многополюсными кольцевыми магнитами. Он разработан для реагирования на переменные северный и южный полюса, обеспечивая стабильный и предсказуемый цифровой выходной сигнал.

Принцип работы

Датчик Honeywell SS561AT активируется магнитным полем. Его работа основана на принципе защелки:

  • При воздействии южного полюса (S) достаточной силы на лицевую сторону датчика, его выход переключается в состояние ON (Низкий уровень).
  • Датчик будет оставаться в этом состоянии даже после удаления магнита.
  • Для переключения в состояние OFF (Высокий уровень) необходимо воздействие северного полюса (N).

Такая логика работы позволяет точно отслеживать положение вращающихся объектов, например, роторов в бесколлекторных двигателях, обеспечивая четкие сигналы для системы управления.

Ключевые особенности и преимущества

  • Широкий диапазон рабочего напряжения (3.8 до 30 В постоянного тока): Эта особенность делает датчик SS561AT чрезвычайно гибким в применении. Он может быть интегрирован как в низковольтные системы на 5В, так и в промышленные цепи с напряжением до 30В, что значительно упрощает проектирование схем.
  • Исключительная температурная стабильность: Датчик способен стабильно работать в расширенном температурном диапазоне от -40°C до +150°C. Встроенная система термокомпенсации магнитных свойств гарантирует, что точки срабатывания (Operate и Release) остаются стабильными даже при экстремальных температурах, обеспечивая надежность в самых суровых условиях.
  • Надежная конструкция: Внутренняя схема на основе квадрупольного элемента Холла минимизирует влияние механических напряжений и деформаций на точность измерений, что критически важно для долгосрочной стабильности.
  • Простая интеграция: Датчик имеет цифровой выход с открытым коллектором (sinking output), рассчитанный на ток до 20 мА. Это позволяет легко сопрягать его с большинством распространенных электронных схем, включая TTL и КМОП-логику, без необходимости в сложной обвязке.
  • Высокая скорость отклика: Время нарастания и спада выходного сигнала составляет всего 1.5 мкс, что позволяет использовать датчик в высокоскоростных приложениях для точного отслеживания оборотов (RPM).

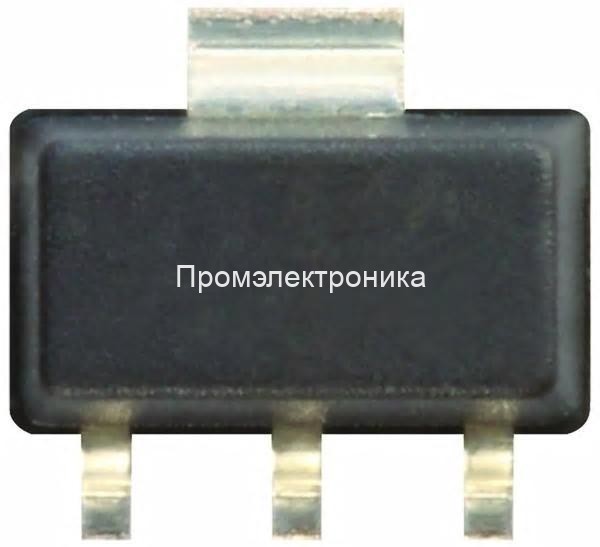

  • Компактный корпус SOT-89B: Предназначен для поверхностного монтажа (SMD/SMT), что идеально подходит для современных компактных печатных плат и автоматизированной сборки.

Области применения

Универсальность и надежность датчика Honeywell SS561AT позволяют использовать его в самых разных сферах:

1. Промышленная автоматика:

  • Коммутация бесколлекторных двигателей постоянного тока (BLDC): SS561AT является идеальным решением для определения положения ротора, обеспечивая точные сигналы для электронной коммутации обмоток. Это повышает КПД двигателя, снижает шум и увеличивает срок службы.
  • Датчики скорости и RPM: Используется в тахометрах, счетчиках импульсов и системах контроля скорости вращения валов, конвейерных лент и вентиляторов.
  • Датчики расхода: Встраивается в расходомеры крыльчатого типа для измерения скорости потока жидкостей или газов.
  • Робототехника: Применяется для контроля положения манипуляторов и других подвижных узлов, обеспечивая точную обратную связь.

2. Транспорт:

  • Определение скорости и RPM: Контроль скорости вращения колес, валов двигателя и работы вентиляторов охлаждения.
  • Управление двигателями и вентиляторами: Используется в системах климат-контроля и охлаждения.
  • Определение положения: Идеален для датчиков положения электрических стеклоподъемников, люков и складных крыш кабриолетов.

3. Медицинское оборудование:

  • Приводы в медицинских аппаратах: Контроль работы прецизионных двигателей в инфузионных насосах, дозаторах лекарств и другом лабораторном оборудовании.

Технические характеристики

  • Тип датчика: Цифровой, биполярный с защелкой (Hall Effect Latch)
  • Напряжение питания (Vs): 3.8 В – 30 В
  • Номинальный выходной ток (Sinking): 20 мА
  • Потребляемый ток: ~10 мА
  • Диапазон рабочих температур: от -40°C до +150°C
  • Магнитные характеристики (при 25°C):
    • Точка срабатывания (Operate, B_OP): от 10 до 85 Гаусс
    • Точка отпускания (Release, B_RP): от -85 до -10 Гаусс
  • Тип корпуса: SOT-89-3
  • Вид монтажа: SMD/SMT (Поверхностный монтаж)

Выбирая Honeywell SS561AT, вы получаете не просто датчик, а надежный и проверенный компонент, который обеспечит стабильность и долговечность вашего оборудования.

Для получения технической консультации, уточнения актуальных цен или оформления заказа, свяжитесь с нашими специалистами. Мы гарантируем подлинность продукции и предлагаем лучшие условия для наших клиентов.
