Honeywell EC7890B1028

Топочный автомат Honeywell EC7890B1028: Описание и Характеристики

Honeywell EC7890B1028 – это современный микропроцессорный топочный автомат, также известный как менеджер горения. Он входит в продвинутую серию 7800 SERIES и представляет собой интегрированный контроллер, предназначенный для полного цикла автоматического управления горелками. Устройство обеспечивает автоматический розжиг горелки, непрерывный мониторинг пламени, индикацию режимов работы, а также выполняет функции системной самодиагностики и поиска неисправностей. Применение микропроцессорной технологии гарантирует высочайшую точность, надежность и безопасность управления работой горелочного устройства.

Компания «Промэлектроника» является официальным дилером Honeywell и предлагает к поставке оригинальные топочные автоматы EC7890B1028, а также все необходимые компоненты и аксессуары. Мы предоставляем полную техническую поддержку и гарантию производителя.

Применение и Назначение Оборудования

Менеджер горения Honeywell EC7890B1028 разработан для оснащения промышленных и коммерческих мощных горелок с полной модуляцией пламени (аналогично EC7850A). Он универсален и может использоваться с горелками, работающими на газе, жидком топливе или в комбинированном режиме.

Данный контроллер оптимизирован для приложений, требующих постоянного рабочего цикла и высокого уровня безопасности. Благодаря широкому набору программируемых функций и возможности подключения опциональных модулей, автоматика EC7890B1028 гибко настраивается для решения самых сложных задач в области управления горением.

Примеры Использования:

• Промышленные паровые и водогрейные котлы: Управление модулируемыми горелками на крупных котельных установках в энергетике, ЖКХ и на производственных предприятиях.
• Технологические печи: Применение в нефтегазовой и химической промышленности для точного поддержания температуры в печах нагрева.
• Сушильные камеры и установки: Обеспечение стабильного и безопасного процесса горения в сушильном оборудовании.
• Теплогенераторы: Использование в мощных теплогенераторах для отопления крупных коммерческих и промышленных объектов.

Ключевые Функции и Преимущества

Honeywell EC7890B1028 обеспечивает уровень безопасности, функциональности и диагностики, недоступный для традиционных релейных контроллеров.

• Высокий Уровень Безопасности (SIL 3): Контроллер сертифицирован как SIL 3 Capable при использовании в правильно спроектированной системе безопасности, что подтверждает высочайший стандарт надежности.
• Расширенная Диагностика: Устройство выполняет расширенный тест безопасного запуска (Expanded safe-start check) и постоянную динамическую самодиагностику (Dynamic self-check logic) для всех критически важных цепей.
• Надежный Контроль Пламени: Используются сменные plug-in усилители пламени. Система включает динамическую проверку усилителя (Dynamic Ampli-Check) и детектора.
• Защита от Несанкционированного Доступа: Логические схемы и временные параметры защищены от изменений, что исключает ошибки персонала.
• Энергонезависимая Память: Контроллер сохраняет историю событий и статус последовательности даже после сбоя питания. В памяти хранится информация о шести последних сбоях, включая код ошибки, статус, время и рабочий цикл на момент сбоя.

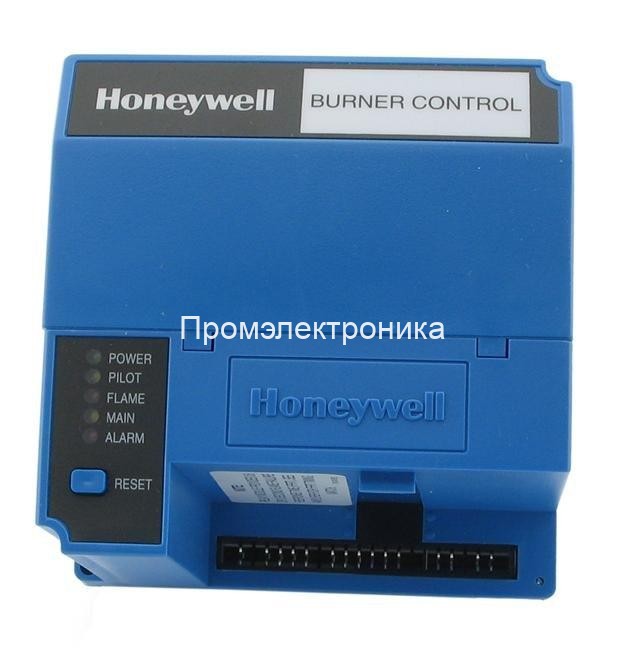

• Информативная Индикация: На корпусе расположены пять светодиодных индикаторов (Питание, Пилот, Пламя, Главный клапан, Авария).
• Расширяемость: Функционал может быть значительно расширен за счет опциональных модулей, таких как клавиатурный дисплей (KDM), модули связи (ModBus, Data ControlBus) и интерфейс для ПК.
• Гибкость Применения: Поддерживает различные типы датчиков пламени (УФ, ионизационные) через соответствующие усилители.

Основные Технические Характеристики

• Модель: Honeywell EC7890B1028
• Электропитание: 220-240 В (+10%/-15%), 50/60 Гц (±10%)
• Потребляемая мощность (модуль): 10 Вт (максимум)
• Вид топлива: Газовые, жидкотопливные или комбинированные горелки
• Исполнение горелки: Прогрессивная / Модулируемая
• Режим работы: Постоянный (для горелок, которые могут работать непрерывно)
• Цоколь (суббаза): Да, требуется (Q7800A/Q7800B)
• Время перед поджигом (tvz): 3 с или 5 с (зависит от конфигурации)
• Время после поджига (tn) / Стабилизация пилота: 15 с (для данной модели)
• Время отклика при потере пламени (FFRT): Зависит от установленного усилителя (например, 1 или 2 сек)
• Рабочая температура окр. среды: от -40°C до +60°C
• Температура хранения: от -40°C до +66°C
• Влажность: 85% RH (относительная), без конденсации
• Класс пылевлагозащиты: IP40 (при установке в панель)
• Вес (релейный модуль): 0,730 кг (без упаковки)
• Сертификация: Соответствует EN298, SIL 3 Capable

Устройство и Комплектация

Система управления горением на базе EC7890B1028 является модульной и состоит из нескольких ключевых компонентов:

1. Релейный модуль EC7890B1028: "Мозг" системы, содержащий микропроцессор и логику управления.
2. Монтажный цоколь (Суббаза) Q7800A/B: Необходим для установки модуля и подключения всех внешних цепей (датчиков, клапанов, моторов).

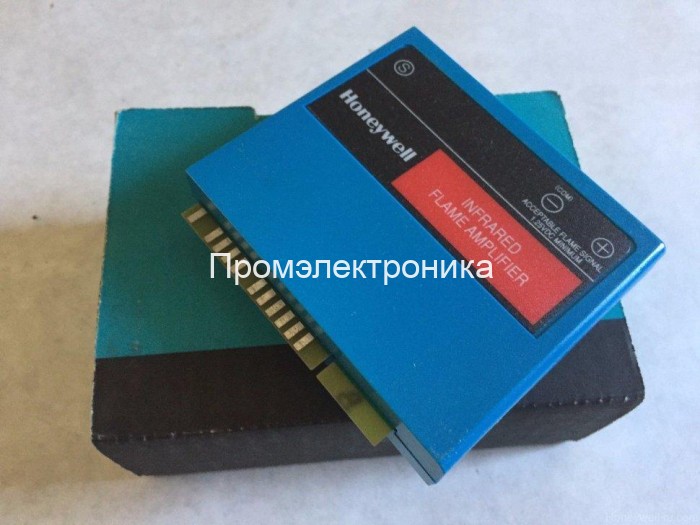

3. Усилитель сигнала пламени (R78xx): Сменный модуль, который выбирается в зависимости от типа детектора пламени (например, R7847 для ионизационного стержня, R7849 или R7861 для УФ-датчиков).
4. Карта таймера продувки (ST7800A): Сменный модуль, определяющий время предварительной продувки горелки (от 2 секунд до 30 минут).

Опциональные Аксессуары (приобретаются отдельно):

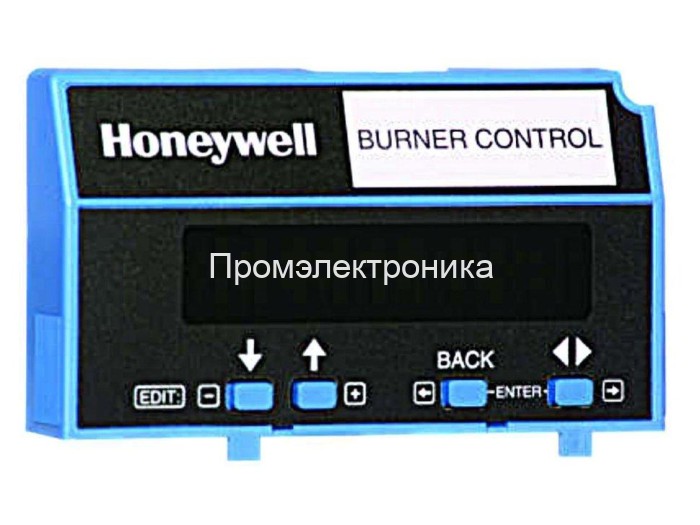

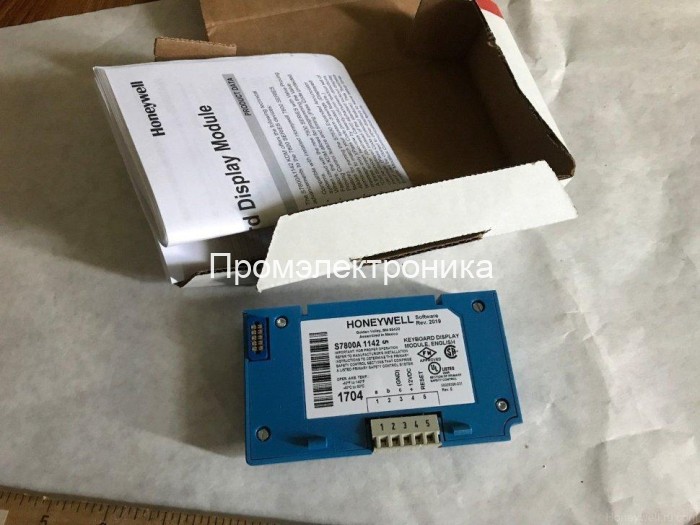

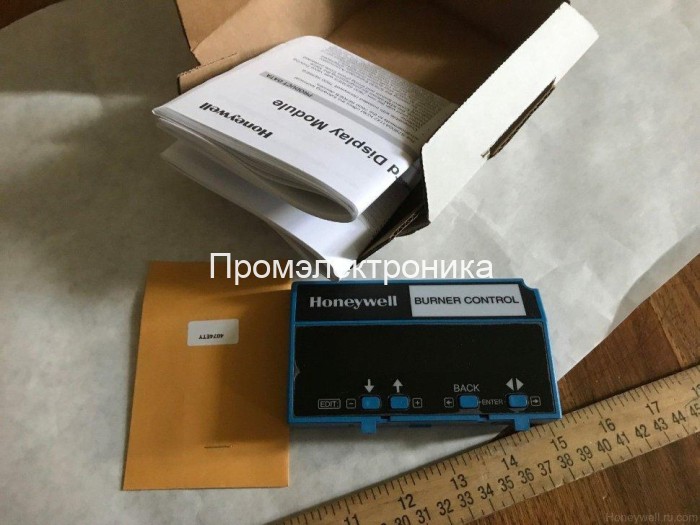

• Клавиатурный дисплей (KDM) S7800A1001: Устанавливается на модуль или выносится на дверь шкафа. Позволяет просматривать статус, сигнал пламени, историю ошибок, время наработки и настраивать параметры.
• Модуль передачи данных S7810A1009 Data ControlBus: Для подключения к ПК или системам АСУ ТП.
• Интерфейсный модуль S7810M: Для интеграции в сети ModBus.
• Кабели и разъемы: Для удаленного монтажа KDM или подключения к ПК.
