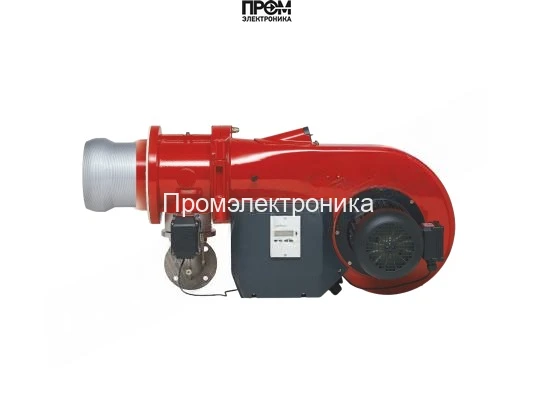

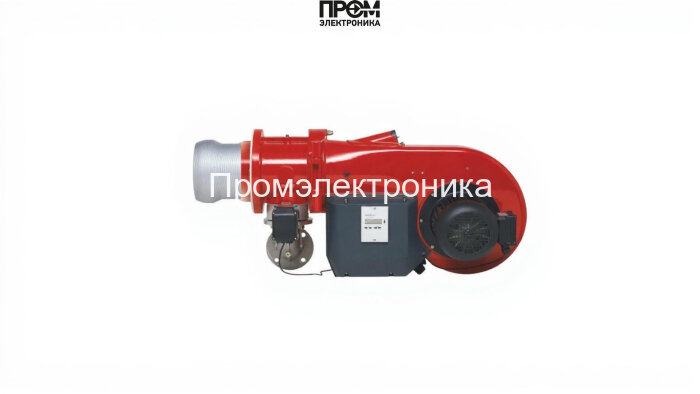

Газовая горелка Weishaupt WM-G20/2-A ZMI DN80

Газовая горелка Weishaupt WM-G20/2-A ZMI DN80 — техническое описание и состав узлов

Данное описание составлено в техническом стиле с акцентом на конструктивные узлы, эксплуатационные параметры и интеграцию в промышленные системы теплоснабжения. Горелка Weishaupt WM-G20/2-A ZMI DN80 спроектирована для обеспечения модулируемой тепловой мощности в диапазоне 58–2000 кВт (модуляция 1:20), при электрическом питании 220 В и номинной мощности электродвигателя 3400 Вт (потребляемая мощность 3600 Вт). Корпус моноблочной конструкции с вентилятором и шумоглушителем обеспечивает стабильное давление наддува и сниженный акустический фон (уровень шума до 84 дБ).

Ключевые составные элементы

• Топливный насос — обеспечивает стабильную подачу газа при изменяющихся расходах и работает в связке с системами дозирования для поддержания заданной мощности.
• Датчик пламени (ионизационный или оптический) — контролирует наличие горения и передаёт сигнал в менеджер горения для мгновенной реакции при нарушениях.
• Топочный автомат (цифровой менеджер W‑FM) — реализует логику розжига, самодиагностику, контроль безопасности и связь по CAN‑шине.
• Трансформатор розжига — формирует искровой разряд для надёжного и контролируемого инициирования горения при холодном старте.
• Реле давления — контролирует противодавление в топке (рабочий диапазон −5…10 мбар), предотвращая некорректную работу при нарушениях тяги.
• Форсунки / газовые дозаторы — обеспечивают точное формирование топливной струи и экономичную модуляцию подачи газа в зависимости от нагрузки.
• Сервопривод воздушной заслонки — гарантирует синхронное регулирование воздушного потока и соотношения воздух/газ на всех режимах модуляции.
• Клапан (двойной электромагнитный) — обеспечивает герметичность и автоматическую проверку утечек при каждом запуске.
• Электроды — выполняют функцию розжига и контроля ионизации пламени, критичны для безопасности и надёжности запуска.

Технические подробности и эксплуатационные параметры

• Тип соединения: DN 80; длина пламенной трубы 266 мм; тип пламенной трубы — стандартный, оптимизирован для равномерного распределения смеси.
• Рабочие габариты: 127.6 × 75 × 56.5 см, масса 97 кг; монтаж возможен в ограниченных пространствах благодаря поворотному фланцу.
• Электроника — защита IP54, цифровая автоматика снижает ручные настройки и ускоряет ввод в эксплуатацию.
• Система безопасности включает контроль герметичности клапанов, реле давления и ионизационный контроль пламени для автоматического отключения при аномалиях.

Преимущества и рекомендации по обслуживанию

• Высокая энергетическая эффективность и низкие выбросы при корректной настройке менеджера W‑FM и регулярном обслуживании форсунок и головки сгорания.
• Регламентное обслуживание: проверка электромагнитных клапанов, состояние электродов и чистка пламенной трубы, тесты реле давления и корректность работы топливного насоса.
• Рекомендуется интеграция с системой диспетчеризации по CAN‑шине для оперативного мониторинга и сбора телеметрии.

Горелка Weishaupt WM-G20/2-A ZMI DN80 — оптимальное решение для промышленных и коммунальных котлов при требовании точной модуляции мощности, высокой надёжности и соответствия современным стандартам энергоэффективности.
