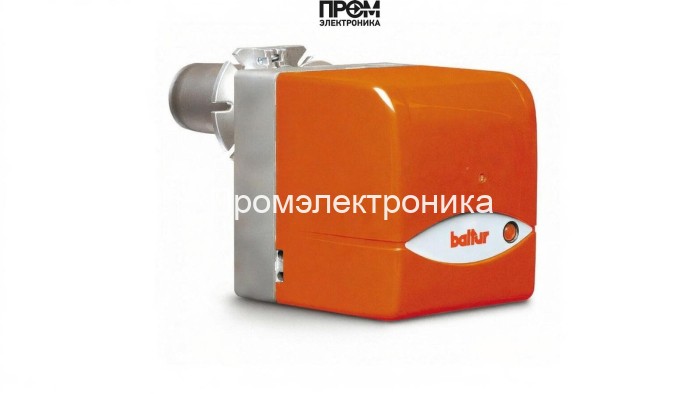

Дизельная горелка Baltur BTL 14P L500

Дизельная горелка Baltur BTL 14P L500 — техническое описание

Представленная дизельная горелка Baltur BTL 14P L500 — профессиональное решение для стационарных котельных и теплогенераторов с диапазоном мощности 83–166 кВт и расходом топлива 7–14 кг/ч. Описание составлено в техническом стиле с упором на конструктивные узлы, эксплуатационные параметры и интеграционные требования. Текст оптимизирован по SEO 2026: использованы релевантные ключевые фразы — «дизельная горелка», «BTL 14P L500», «двухступенчатая горелка», «расход топлива 7–14 кг/ч», «удлинённая пламенная труба 500 мм» — для повышения видимости в профессиональных запросах и B2B-поиске.

Краткая техническая сводка

• Тип: дизельная двухступенчатая горелка;
• Тепловая мощность: 83–166 кВт;
• Длина пламенной трубы: 500 мм;
• Электропитание: 220 В, потребляемая мощность 434 Вт;
• Электродвигатель вентилятора: 185 Вт, класс защиты IP41;
• Противодавление: 0–4,5 мбар; рабочая температура: −15…+40 °C.

Конструкция — основные узлы и компоненты

Корпус моноблока выполнен из алюминия со звукоизолирующим кожухом. Конструкция рассчитана на простое техническое обслуживание и быструю интеграцию в существующие котельные установки благодаря подвижному фланцу и удлинённой пламенной трубе. В состав горелки входят следующие критические элементы:

• Топливный насос — обеспечивает стабильную подачу и поддержание требуемого давления на форсунках;
• Форсунки — формируют факел и оптимизируют распыл для эффективного сгорания дизельного топлива;
• Клапан (запорный/регулирующий) — обеспечивает безопасное перекрытие топлива при остановке и регулирует подачу;
• Реле давления — контролирует давление в топливной магистрали и блокирует запуск при критических значениях;
• Датчик пламени — фоторезистивный элемент для контроля наличия и стабильности факела;
• Топочный автомат (система управления LMO 24) — реализует логику двухступенчатого управления, защитные блокировки и синхронизацию с внешней автомatikой котла;
• Трансформатор розжига и электроды — отвечают за подачу искры и надежный запал в момент запуска;
• Сервопривод — управляет положением заслонок и положением регулятора подаваемого воздуха/топлива для оптимизации горения.

Эксплуатация и техобслуживание

• Регулярная проверка топливного насоса и фильтров — ключ к длительной и безаварийной работе;
• Контроль состояния форсунок и электродов каждые регламентные интервалы для поддержания качества распыла и стабильности розжига;
• Проверка реле давления и датчика пламени при каждом сервисном осмотре для предотвращения ложных срабатываний;
• Обновление прошивки/параметров топочного автомата при модернизации котельной автоматики;
• Обеспечение правильного электропитания (защита по току и заземление) и соблюдение условий окружающей среды.

Интеграция и соответствие

Baltur BTL 14P L500 адаптирована для большинства стальных и чугунных котлов с двухступенчатым управлением. Точная настройка форсунок, регулирование сервопривода и штатный топочный автомат обеспечивают быструю интеграцию, минимизируют доработки и ускоряют ввод в эксплуатацию. Модель соответствует промышленным требованиям по надежности и допускает использование в резервных и основных схемах теплоснабжения.

Для корректной интеграции рекомендуется проводить предварительную проверку соответствия давления топлива, электрических интерфейсов и габаритных подключений. Своевременное сервисное обслуживание топливного насоса, форсунок, датчика пламени, реле давления и трансформатора розжига продлевает срок службы и сохраняет эффективность горелки на проектных значениях.
