Газодизельная горелка Elco VGL 3.360 D KL d214

Техническое описание газодизельной горелки Elco VGL 3.360 D KL d214

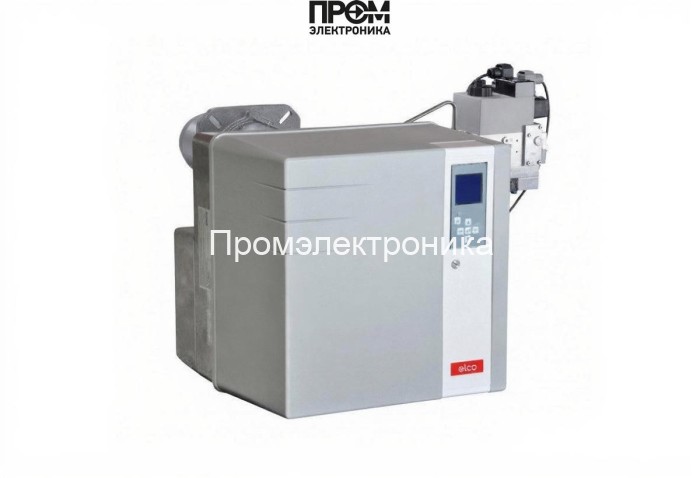

Газодизельная горелка Elco VGL 3.360 D KL d214 — промышленная комбинированная система отопления, оптимизированная под эксплуатацию в котельных и теплогенераторах. В основе конструкции — модульная пламенная головка с удлинённой трубой 320 мм и газовой рампой d214. Устройство обеспечивает диапазон полезной мощности 120–360 кВт при двухступенчатом регулировании, питание 220 В, класс пылевлагозащиты IP41.

Составные узлы и ключевые элементы

• Топливный насос — обеспечивает подачу жидкого топлива в форсунки с заданным давлением и стабильной подачей при переходе между режимами.
• Датчик пламени — устройство контроля наличия горения и безопасного отключения при неполадках.
• Топочный автомат — микропроцессорный блок управления MDE2, реализующий логику розжига, перехода топлива и защитные алгоритмы.
• Трансформатор розжига — формирует импульсы высокого напряжения для искрового зажигания на электродах.
• Реле давления — контроль минимального/максимального давления топлива/газа, входящее в схему защиты.
• Форсунки — сменные элементы распыления топлива, обеспечивают оптимальную аэро-топливную смесь для стабильного горения.
• Сервопривод — управляет положением заслонок и дросселей для точной подачи воздуха и топлива в каждой ступени.
• Клапан — газовый и топливный запорные элементы с заводской арматурой, реализующие герметичное перекрытие магистралей.
• Электроды — высоковольтные пары для искрового зажигания и контроля пламенного разряда.

Функциональные особенности и технические решения

• Моноблочная рама с шумоизолированным воздуховодом и осевым вентилятором (300 Вт) снижает акустическое воздействие и обеспечивает равномерную подачу воздуха.
• Электронный топочный автомат контролирует последовательность розжига, перегазовку и переключение между газом и дизелем без потери устойчивости горения.
• Система защиты включает датчик пламени, реле давления и запорные клапаны для предотвращения аварийных ситуаций и утечек.
• Форсунки и сервопривод обеспечивают двухступенчатую модуляцию мощности: быстрый переход с минимальными пиковыми нагрузками на топливную систему.

Технические параметры (ключевые)

• Мощность: 120–360 кВт (двухступенчатая)
• Длина пламенной трубы: 320 мм
• Газовая рампа: d214 (1 1/2\" - Rp2\")
• Питание: 220 В; потребляемая мощность: 512 Вт
• Класс защиты: IP41; уровень шума: 69 дБ
• Габариты/вес: 89.6×40.6×37.9 см / 36 кг
• Рабочая температура: −10…+60 °C; противодавление газа: 0–4 мбар

Монтаж и обслуживание

• Установка на фланцевое соединение Rp 2\"; требуется подключение газовой рампы d214 и электропитания 220 В.
• Первичный пуск: проверка герметичности, настройка реле давления, тестирование датчика пламени и трансформатора розжига.
• Профилактика: регулярная проверка форсунок, состояния электродов и трансформатора, проверка топочного автомата и сервоприводов.

Elco VGL 3.360 D KL d214 — инженерно организованное решение для надёжной работы в смешанных топливных схемах: продуманная компоновка узлов (насос, датчики, автомат, трансформатор, реле, форсунки, сервопривод, клапаны, электроды) обеспечивает быстрый розжиг, безопасное переключение топлива и предсказуемую эксплуатацию в диапазоне 120–360 кВт.
