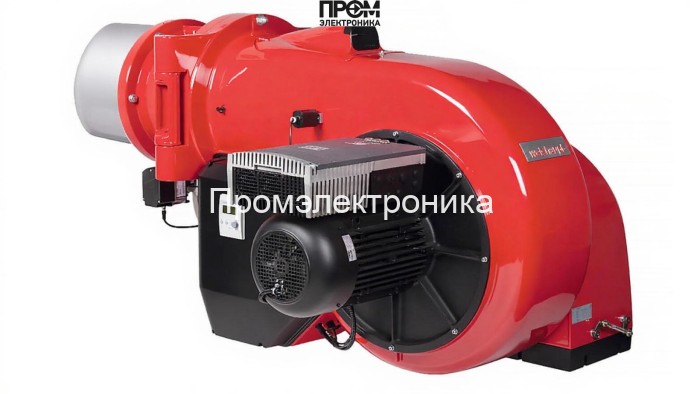

Газовая горелка Weishaupt WM-G 50/3-A, DN 150 — техническое описание

Предлагаемое решение — газовая горелка Weishaupt WM-G 50/3-A (DN 150, исполнение ZM‑NR) — разработано для промышленного применения в стационарных котельных и паровых установках. Конструкция ориентирована на высокую надёжность, простоту обслуживания и точную прогрессивную модуляцию мощности в диапазоне 1 000–11 000 кВт. В документации и при монтаже учитываются параметры: длина пламенной трубы 457 мм, питание 220/380 В, давление газа в рампе 49–127 мбар, допустимое противодавление до 26 мбар, габариты 209.3x133.4x107.1 см и масса 450 кг.

Ключевые технические параметры

• Диапазон мощности: 1 000–11 000 кВт — плавная прогрессивная модуляция для точного управления тепловой нагрузкой.
• Номинальный диаметр фланца: DN 150 — совместимость с котлами соответствующего класса.
• Пламенная труба: 457 мм — стандартное исполнение для оптимальной стабилизации факела.
• Электропитание и потребление: 220/380 В, потребляемая мощность автоматики 145–255 Вт; электродвигатель 28 000–30 400 Вт.
• Рабочие давления: рампа газа 49–127 мбар, противодавление -2…26 мбар.
• Условия эксплуатации: температура от -15 до +40 °C, уровень шума 97 дБ.

Состав и основные узлы горелки

Модульная архитектура позволяет выделить отдельные сервисные блоки. Основные детали и компоненты, формирующие функционал горелки:

• топливный насос — обеспечивает стабильную подачу газа/пары к рампе с заданным давлением;
• датчик пламени — комбинированный модуль контроля стабильности факела и безопасности работы;
• топочный автомат — блок управления модуляцией, последовательностью розжига и защитными алгоритмами;
• трансформатор розжига — генератор искрового напряжения для запуска факела при заданных условиях;
• реле давления — контроль пределов рабочего и аварийного давлений в системе подачи;
• форсунки и сопловой аппарат — обеспечивают формирование струи топлива и её распыливание;
• сервопривод (шаговый/аналоговый) — точное позиционирование заслонок и регулировка воздушного потока;
• клапан запорный/регулирующий — обеспечивает аварийное перекрытие и пропорциональную подачу топлива;
• электроды контроля и розжига — расположены в головке сгорания для стабильного зажигания и мониторинга.

Эксплуатация и техобслуживание

• регулярная проверка и калибровка датчика пламени и реле давления — критична для безопасной эксплуатации;
• плановая очистка пламенной трубы и форсунок каждые 6 месяцев при интенсивной нагрузке;
• контроль состояния трансформатора розжига и электродов при каждой профилактике; замена изношенных элементов;
• диагностика топочного автомата и проверка сервоприводов — для поддержания точности модуляции и снижения расхода топлива.

Weishaupt WM-G 50/3-A — промышленная горелка для интеграции в автоматизированные котельные решения. Техническая архитектура и перечисленные узлы обеспечивают долговечность, точную модуляцию и соответствие современным требованиям безопасности. Для подбора комплектации, оригинальных запасных частей и пуско‑наладки используйте официальные рекомендации производителя и привлекайте сертифицированный сервис.
