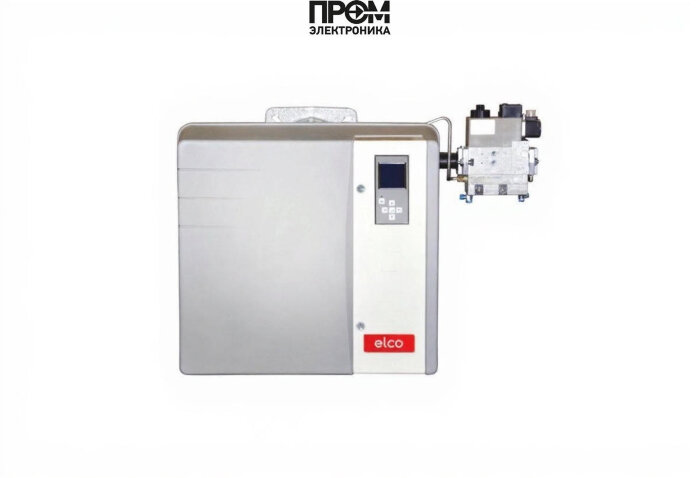

Газовая горелка Elco VG 5.1200 M V /PED KL d415

Техническое описание газовой горелки Elco VG 5.1200 M V /PED KL d415

Данное техническое описание предназначено для инженеров по теплотехнике и сервисных специалистов. Горелка Elco VG 5.1200 M V /PED KL d415 — модулируемое Low NOx решение для промышленных и коммунальных котлов с диапазоном мощности 160–1160 кВт. Конструкция ориентирована на долговременную эксплуатацию при температурном режиме от −10 до +60 °C и классе защиты IP21. Электропитание 220 В, привод — электродвигатель 1500 Вт, потребляемая мощность 2052 Вт.

Ключевые технические параметры

• Вид топлива: природный и сжиженный газ
• Диапазон мощности: 160–1160 кВт
• Тип: электронно-модулируемая, двухступенчатая
• Длина пламенной трубы: 435 мм (удлинённая, Low NOx)
• Класс защиты: IP21; рабочая температура: −10…+60 °C
• Противодавление: 0–9 мбар; тип соединения: Rp 1 1/4"
• Вес и габариты: 88 кг; 118.7 × 58.1 × 54.9 см

Состав и основные узлы горелки

Конструктивно горелка состоит из модульных узлов, обеспечивающих контроль подачи топлива, розжига и мониторинг пламени. В состав входят следующие элементы:

• Топливный насос — обеспечивает стабильное давление подачи газа во внешних схемах (при необходимости комплектации и внешних подпитках).
• Датчик пламени — фото- или ионизационный датчик для подтверждения горения и обеспечения безопасного отключения при погасании.
• Топочный автомат — микропроцессорный блок управления с программируемыми логическими режимами работы и диагностикой.
• Трансформатор розжига — формирует высоковольтный импульс для электродов розжига при запуске.
• Реле давления — следит за давлением газа/воздуха, реализует блокировки при выходе параметров за пределы допустимого диапазона.
• Форсунки — набор сменных форсунок для тонкой настройки состава газо-воздушной смеси и поддержания Low NOx эмиссии.
• Сервопривод — управляет положением заслонок и дроссельных узлов для модуляции мощности и оптимизации КПД.
• Клапан (газовый) — соленоидный/многоступенчатый клапан с быстрым срабатыванием и функцией аварийного перекрытия.
• Электроды — розжиговые и ионизационные электроды из термостойкого сплава для устойчивого воспламенения и контроля горения.

Монтаж, настройка и обслуживание

• Проверка герметичности газовой рампы d415 (3/4" → Rp1 1/4") и подключения по списку перед вводом в эксплуатацию.
• Калибровка форсунок и параметров топочного автомата для соответствия требуемым тепловым нагрузкам и нормам по NOx.
• Периодическая проверка датчика пламени, реле давления и состояния электродов — рекомендовано не реже 1 раза в год.
• Обслуживание силовой части: контроль состояния электродвигателя 1500 Вт, проверка подшипников и балансировки вентилятора.

Elco VG 5.1200 M V /PED KL d415 подходит для средних и крупных котельных, тепловых генераторов и промышленных установок, где требуются высокая экологичность, точная модуляция мощности и надёжность систем безопасности.
