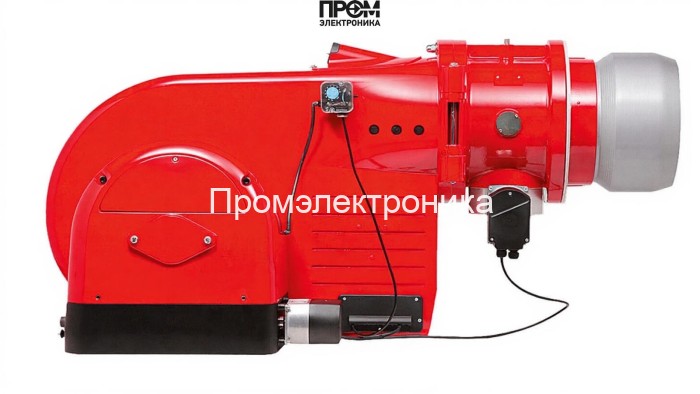

Газовая горелка Weishaupt WM-G 30/2-A, DN 150 — техническое описание для инженера

Краткое техническое резюме: Weishaupt WM-G 30/2-A (DN150, исполнение ZM-LN) — промышленная газовая горелка прогрессивного типа, рассчитанная на диапазон мощности 450–3800 кВт. Конструкция ориентирована на модульную замену узлов, упрощённое техобслуживание и интеграцию в современные системы управления котельными с учётом требований 2026 года по энергоэффективности и снижению эмиссии.

Ключевые элементы конструкции

• Топливный насос — обеспечивает стабильную подачу газа/смеси при изменяющейся нагрузке и минимизирует пульсации давления.
• Датчик пламени — цифровой/ионный контроль наличия пламени для безопасного отключения при авариях.
• Топочный автомат — программируемый контроллер с функциями циклограмм запуска, мониторинга и интеграции в SCADA.
• Трансформатор розжига — компактный высоковольтный узел для стабильного поджига форсунок и электродов.
• Реле давления — последовательный контроль давления рампы и противодавления с аварийной блокировкой.
• Форсунки — многоступенчатая система распыла и дозирования топлива для точного поддержания режима горения.
• Сервопривод — электропривод регулировочных заслонок и клапанов с обратной связью по положению.
• Клапан — предохранительный и управляющий газовый клапан высокого ресурса.
• Электроды — высокотемпературные электроды розжига и ионизации с быстро сменными наконечниками.

Технические характеристики и эксплуатация

• Мощность: 450–3800 кВт; номинальный диаметр: DN 150; длина пламенной трубы: 414 мм.
• Электропитание: 220/380 В; потребляемая мощность: 65–370 Вт; электродвигатель: 10800 Вт.
• Рабочий диапазон давления газовой рампы: 33–114 мбар; допустимое противодавление: -2…16 мбар.
• Рабочая температура: от -15 до +40 °C; масса 164 кг; габариты 156 x 94.6 x 69.5 см.

Особенности монтажа и сервис

• Модульная головка сгорания упрощает замену форсунок, электродов и трансформатора розжига без демонтажа корпуса.
• Топочный автомат допускает интеграцию удалённого мониторинга и передачи параметров в облачные платформы для predictive maintenance.
• Рекомендуемые процедуры: проверка герметичности клапанов и форсунок, контроль реле давления и датчика пламени, тест розжига трансформатором и замена электрода по износу.

Преимущества для проекта 2026

• Оптимизация расхода топлива за счёт сервоуправления и точного дозирования форсунок.
• Снижение выбросов и соответствие современным нормам благодаря прогрессивной регулировке топлива и контроля пламени.
• Высокая ремонтопригодность: заменяемые модули топливного насоса, клапанов, электроники и трансформатора розжига минимизируют время простоя.

Weishaupt WM-G 30/2-A — решение для ответственных промышленных установок, где требуются надёжность, точность управления горением и соответствие актуальным требованиям энергоэффективности и экостандартам.
