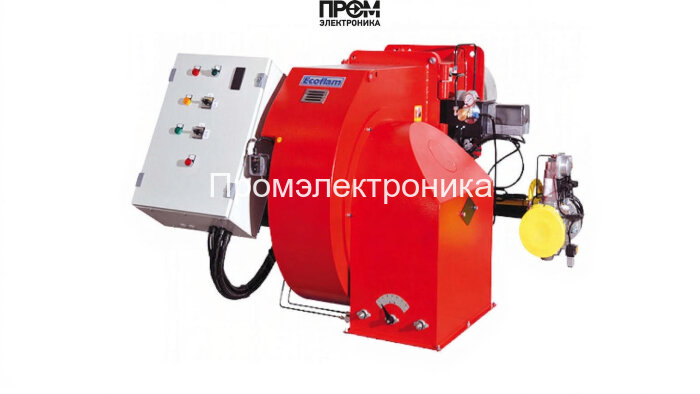

Газодизельная горелка Ecoflam MULTICALOR 1000.1 PR TC VGD 40.080

Газодизельная горелка Ecoflam MULTICALOR 1000.1 PR TC VGD 40.080 — техническое описание

Техническое описание предназначено для инженеров и специалистов по теплотехнике. Горелка Ecoflam MULTICALOR 1000.1 PR TC VGD 40.080 — комбинированная газодизельная система мощностью 2500–10500 кВт, номинальным диаметром присоединения DN80 и короткой пламенной трубой 470 мм. Устройство спроектировано для надёжной работы в промышленных котельных при условиях эксплуатации от -10 до +60 °C и классе защиты IP55.

Краткие технические параметры

• Бренд: Ecoflam (Италия)
• Модель: MULTICALOR 1000.1 PR TC VGD 40.080
• Мощность: 2500–10500 кВт
• Номинальный диаметр: DN 80
• Длина пламенной трубы: 470 мм (короткая)
• Расход топлива: 211–887 кг/ч
• Давление газа рампы: 38–200 мбар; противодавление 0–28 мбар
• Электропитание/потребление: 220/380 В, потребляемая мощность ≈ 28.5 кВт, электродвигатель 22 кВт
• Уровень шума: 95.6 дБ

Конструкция и составные узлы

Конструкция MULTICALOR выполнена по модульному принципу для упрощения монтажа и обслуживания. В состав горелки входят следующие основные детали и узлы, критичные для работы и безопасности:

• Топливный насос — обеспечивает стабильную подачу жидкого топлива при переключении с газового режима, с плавной регулировкой расхода.
• Датчик пламени — оптический/ионный контроль наличия факела и формирование сигналов безопасности при погасании пламени.
• Топочный автомат — блок управления последовательностью розжига, модуляции и аварийных остановок.
• Трансформатор розжига — формирует высоковольтные импульсы для электронодов/электродов при запуске.
• Реле давления — контроль давления топлива/газа на рампе и сигнализация нештатных изменений.
• Форсунки — распыление жидкого топлива с заданной гранулометрией для стабильного горения в короткой трубе.
• Сервопривод — исполнительный элемент регулирования положения заслонок и дозирования топлива при модуляции.
• Клапан — запорные и отсечные клапаны газо/жидкотопливных магистралей с быстрым закрытием при аварии.
• Электроды — зажигание, контроль искрового режима и устойчивый розжиг при любых условиях.

Особенности эксплуатации и обслуживания

• Регулярная проверка и очистка головы сгорания и форсунок — повышает КПД и снижает выбросы.
• Ежеквартальная проверка трансформатора розжига, электродов и датчика пламени для предотвращения ложных остановок.
• Контроль давления рампы и работоспособности реле давления перед сезонной эксплуатацией.
• Профилактика сервоприводов и замена уплотнений клапанов по регламенту производителя.

Ecoflam MULTICALOR 1000.1 PR TC VGD 40.080 оптимизирована под современные требования энергоэффективности и экологической безопасности 2026 года: модульность, точная модуляция подачи топлива и интеграция систем контроля пламени обеспечивают минимальные выбросы и надёжную работу в комбинированном режиме газ/дизель. Рекомендуется интеграция с системами автоматизации котельной для мониторинга параметров и своевременного обслуживания.
