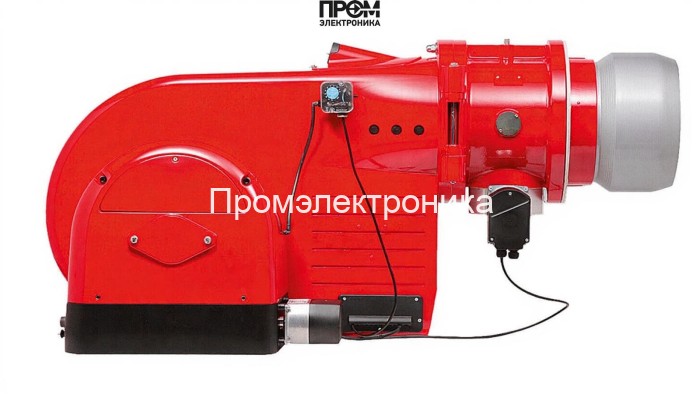

Газовая горелка Weishaupt WM-G 30/2-A, 1, исп. ZM — техническое описание

Настоящее техническое описание предназначено для инженерного персонала и специалистов по монтажу и сервису. Горелка Weishaupt WM-G 30/2-A (исп. ZM) — модульная промышленная газовая горелка мощностью 450–4100 кВт, разработанная для надежной теплогенерации в котельных средней и большой мощности. Описание включает конструктивные узлы, эксплуатационные параметры и требования к наладке с акцентом на безопасность и эксплуатационную совместимость.

Ключевые параметры

• Топливо: газовая
• Мощность: 450–4100 кВт
• Длина пламенной трубы: 374 мм
• Электропитание: 220/380 В
• Электродвигатель: 11,6 кВт
• Потребляемая мощность: 65–430 Вт
• Противодавление: от -2 до +16 мбар
• Давление рампы: 195–256 мбар
• Вес: 145 кг; габариты: 152×86.7×68.7 см

Конструкция и составные узлы

Конструктивно горелка представляет собой набор взаимосвязанных узлов, каждый из которых выполняет специализированную функцию для обеспечения стабильного и безопасного горения. Основные детали:

• топливный насос — обеспечивает стабильную подачу газа в рампу и форсунки при заданном давлении;
• датчик пламени — оптический/ионный элемент контроля наличия пламени с быстрым сигналом аварии;
• топочный автомат — контроллер управления последовательностью пуска/остановки и блокировок;
• трансформатор розжига — источник высокого напряжения для электродов розжига;
• реле давления — защитный элемент, сигнализирующий о нарушениях давления газа в системе;
• форсунки — сопла распределения топлива в головке сгорания для формирования стабильного факела;
• серво-привод — механический регулятор положения заслонок и дозирования топлива;
• клапан (запорный и регулирующий) — электромагнитные и пневматические элементы для форсирования/перекрытия подачи;
• электроды — рабочие и контрольные электроды для надежного розжига и ионизационного контроля.

Особенности монтажа и наладки

• Монтаж — только квалифицированный персонал, проверка фланцевого соединения Rp 1" и геометрии топки.
• Наладка автоматики — настройка топочного автомата и параметров реле давления с фиксацией в протоколе.
• Пусковые мероприятия — последовательность розжига с проверкой трансформатора розжига и датчика пламени.
• Техническое обслуживание — регламентная проверка форсунок, электродов и герметичности рампы не реже чем раз в полгода.

Заключение

Weishaupt WM-G 30/2-A — промышленное решение с модульной архитектурой, обеспечивающее точное регулирование мощности и высокий уровень безопасности. При правильной установке и регулярном сервисе ключевые узлы (топливный насос, датчик пламени, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды и топочный автомат) обеспечат длительную и экономичную эксплуатацию в диапазоне рабочих параметров.
