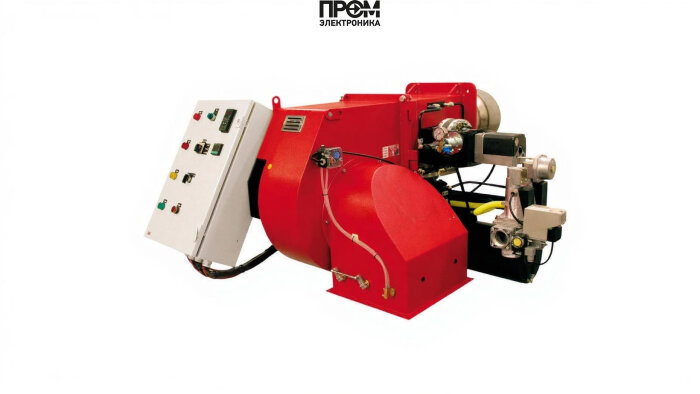

Газомазутная горелка Ecoflam MULTIFLAM 600.1 PR TL VGD 40.125

Газомазутная горелка Ecoflam MULTIFLAM 600.1 PR TL VGD 40.125 — техническое описание и состав узлов

Промышленная комбинированная горелка Ecoflam MULTIFLAM 600.1 PR TL VGD 40.125 спроектирована для стабильной и управляемой работы в котельных и теплогенераторах мощностью 1500–5800 кВт. Конструкция ориентирована на долговременную эксплуатацию при повышенных нагрузках, минимизацию простоев и соответствие современным экологическим требованиям по снижению выбросов NOx. Корпус — моноблок с удлинённой пламенной трубой 554 мм и присоединением DN 125, электрозащита IP55, диапазон рабочих температур −10…+60 °C.

Ниже приведено технически ёмкое описание основных узлов и функциональных блоков, влияющих на надёжность, безопасность и энергоэффективность системы.

• Топливный насос — обеспечивает стабильную подачу мазута при заданной вязкости; снабжён подогревом и фильтрацией, что уменьшает риск засорения форсунок и продлевает ресурс компонентов.
• Датчик пламени — быстродействующий оптический или ионизационный элемент контроля наличия горения; интегрирован с системой аварийной блокировки для быстрой остановки подачи топлива при пропадании факела.
• Топочный автомат — электроника управления горением, реализующая логики пуска/остановки, ступенчатого и плавного регулирования; поддерживает интеграцию PID‑регулятора для модуляции мощности.
• Трансформатор розжига — источник высокого напряжения для электрических электродов; гарантирует надёжную и повторяемую инициацию факела при автозапуске.
• Реле давления — контроль уровня давления воздуха/газа, защищает систему при изменениях противодавления (0–20 мбар) и при нарушениях в системе вентиляции.
• Форсунки — высокоточные распылители для мазута; оптимизированы под режимы расхода 132–510 кг/ч, обеспечивают стабильное распыление и снижение эмиссии загрязняющих веществ.
• Сервопривод — исполнительный механизм регулировки подачи топлива и воздуха, обеспечивает точную позиционировку заслонок и клапанов при переходных режимах.
• Клапан — запорные и предохранительные клапанные узлы (включая мультиблок VGD 40.125) с двойным запиранием класса «А» для обеспечения герметичности газовой рампы.
• Электроды — зажигающие и контрольные электроды, выполненные из коррозионностойких сплавов, рассчитанные на длительный цикл включений и устойчивость к температурным нагрузкам.

Эксплуатационные характеристики MULTIFLAM 600.1 предусматривают проверку герметичности рампы (20–43 мбар), регулярную очистку фильтров и инспекцию форсунок и нагревателей мазута. Применение современной электроники и модульной конструкции обеспечивает простоту обслуживания: шарнирный фланец и сервисные дверцы дают быстрый доступ к топливному насосу, клапанам и контроллеру.

• Электропитание: 220/380 В; электродвигатель 15 кВт; потребляемая мощность 41 кВт.
• Класс защиты IP55 и уровень шума ~91.4 дБ — конструктивные решения для промышленных условий.
• Совместимость с котлами по стандартам EN303/EN676/EN267 при подключении DN 125.

Решение подходит для объектов с требованиями резервирования топлива, гибкого управления пиковыми нагрузками и строгих экологических лимитов. Техническая архитектура ориентирована на долговечность, простоту диагностики и интеграцию в современные системы управления энергопотреблением.
