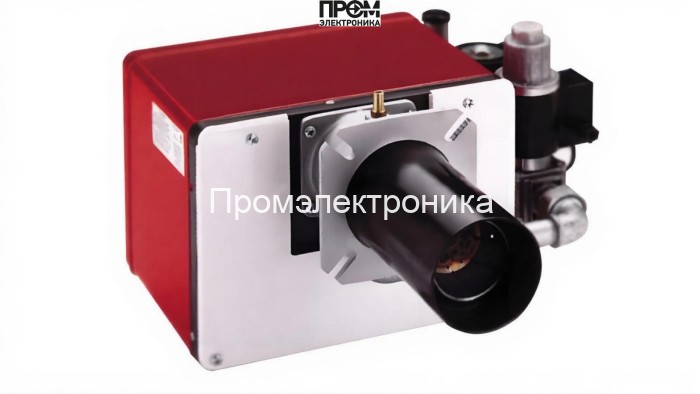

Газовая горелка CIB Unigas S5 M-.TN.L.RU.B.0.15

Газовая горелка CIB Unigas S5 M-.TN.L.RU.B.0.15 — техническое описание

Газовая горелка CIB Unigas S5 M-.TN.L.RU.B.0.15 — промышленный одноступенчатый модульный агрегат для работы на природном газе в диапазоне мощности 35–70 кВт. Конструкция оптимизирована под применение в хлебопекарных печах и тепловых установках малой и средней мощности: удлинённая пламенная труба 180 мм обеспечивает равномерное распределение теплового потока, а единая архитектура управления упрощает интеграцию в современные системы автоматики.

Комплектующие и ключевые узлы

• Топливный насос — обеспечивает стабильную подачу газа в рампу, поддерживая необходимый перепад давления (5–15.3 мбар) и корректную работу форсунок.
• Датчик пламени — фотоприёмник/ионный электрод для контроля наличия стабильного пламенного фронта и мгновенного реагирования автоматики.
• Топочный автомат — электронный блок управления последовательностью розжига, безопасного отключения и блокировок при аварийных ситуациях.
• Трансформатор розжига — высоковольтный узел для создания искрового разряда на электродах при старте горелки.
• Реле давления — контроль герметичности и правильного давления в газовой рампе, защита от перепадов и сбоев подачи.
• Форсунки — сопла, настроенные под расход 1.25–2.5 нм³/ч, обеспечивают оптимальное рассеивание топлива в камере сгорания.
• Сервопривод (сервопривод) — исполнительный механизм заслонки с точным позиционированием для поддержания требуемого расхода воздуха/газа.
• Клапан — основное запорное и регулирующее устройство, выполненное с учётом длительной цикличности и применения в условиях рабочих температур от -10 до +50 °C.
• Электроды — рабочие элементы розжига и контроля пламени, рассчитанные на многолетнюю эксплуатацию в печных условиях.

Технические преимущества

• Надёжность модульной схемы — замена отдельных узлов (форсунок, реле, контроллера) без демонтажа корпуса.
• Оптимизация энергопотребления: электродвигатель 100 Вт, суммарно 250 Вт в рабочем режиме.
• Совместимость с интегрированной автоматикой современных котлов и печей при наличии интерфейсов управления.
• Защитный класс IP40 и температурный диапазон эксплуатации обеспечивают стабильную работу в промышленных условиях.

Эксплуатация и сервис

• Перед вводом в эксплуатацию — проверка давления рампы, герметичности и функционала датчика пламени и реле давления.
• Регулярная проверка форсунок и электрических контактов каждые 6 месяцев; при необходимости замена электродов и чистка пламенной трубы.
• Рекомендуется установка фильтров и дополнительных регуляторов давления для увеличения ресурса топливного насоса и клапанов.

Газовая горелка CIB Unigas S5 — решение для профессионалов, требующих контролируемой, безопасной и энергоэффективной работы в диапазоне 35–70 кВт с возможностью быстрого сервисного обслуживания и модернизации.
