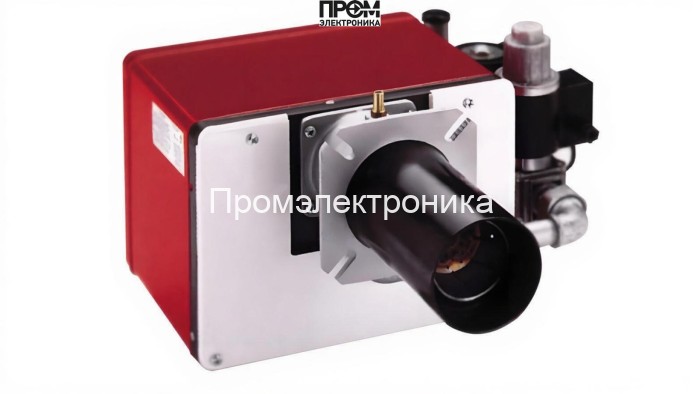

Газовая горелка CIB Unigas S10 M-.TN.S.RU.B.1.20

Газовая горелка CIB Unigas S10 M-.TN.S.RU.B.1.20 — техническое описание и состав узлов

Представленная газовая горелка CIB Unigas S10 M-.TN.S.RU.B.1.20 — промышленный агрегат одноступенчатого типа, ориентированный на надежную работу в диапазоне мощности 65–120 кВт. Устройство спроектировано для интеграции в водогрейные и паровые котлы малой и средней мощности, обеспечивая стабильное горение при давлении рампы 3–9.4 мбар и расходе газа 2.3–4.3 нм³/ч. Конструкция учитывает требования по безопасности, обслуживанию и энергоэффективности, соответствует классу пылевлагозащиты IP40 и рассчитана на электропитание 220 В.

Ключевые узлы и комплектующие

Состав основных рабочих элементов горелки адаптирован для гарантированного запуска, поддержания пламени и автоматического отключения при аварийных ситуациях. В устройстве предусмотрены следующие элементы:

• топливный насос — обеспечивает дозированную подачу газа к рампе и форсункам;
• форсунки — формируют режущую струю газа и обеспечивают корректное смешение с воздухом;
• реле давления — контролирует давление на рампе и предотвращает работу при аварийных перепадах;
• датчик пламени — фиксирует наличие стабильного горения и передаёт сигнал в блок управления;
• трансформатор розжига — обеспечивает энергию для электродов при старте горения;
• электроды — инициируют искру и поддерживают надёжный запуск в начальной фазе;
• топочный автомат — реализует логику запуска, контроля пламени и защитных блокировок;
• сервопривод — управляет положением клапана/воздушной заслонки для оптимизации подачи воздуха/газа;
• клапан — запорный элемент газовой магистрали, выполняющий аварийное и рабочее перекрытие топлива.

Технические параметры и эксплуатация

• Мощность: 65–120 кВт; расход газа: 2.3–4.3 нм³/ч; давление рампы: 3–9.4 мбар.
• Электропитание: 220 В; электродвигатель: 150 Вт; потребляемая мощность до 400 Вт.
• Длина пламенной трубы: 180 мм; тип соединения: Rp 3/4"; габариты: 53×34×25.5 см; вес: 22 кг.
• Рабочая температура: от −10 до +50 °C; класс защиты: IP40; страна бренда: Италия.

Особенности обслуживания и интеграции

Рекомендуется регулярная проверка герметичности рампы и состояния форсунок (через 100 и далее каждые 1000 часов), тестирование датчика пламени и реле давления, осмотр электродов и трансформатора розжига. Для повышения безопасности интегрируйте топочный автомат с контроллером котельной и установите фильтрацию топлива при нестабильном газоснабжении.

Заключение

Газовая горелка CIB Unigas S10 — модульное технически зрелое решение для промышленных и коммунально-бытовых котельных, сочетающее простоту одноступенчатого управления с набором защитных узлов (датчик пламени, реле давления, топочный автомат, клапан и пр.), что обеспечивает стабильную, безопасную и предсказуемую работу в течение всего срока эксплуатации.
