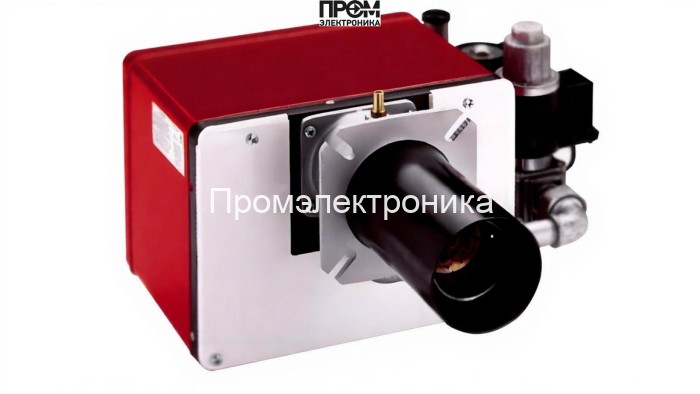

Газовая горелка CIB Unigas S10 M-.TN.S.RU.B.0.20

Газовая горелка CIB Unigas S10 — техническое описание и состав

Предлагаемая газовая горелка CIB Unigas S10 — профессиональное оборудование для отопительных и технологических установок мощностью 65–120 кВт. Модель спроектирована для длительной работы при температурах от -10 до +50 °C, обеспечивает стабильное горение при давлении рампы 3–9,4 мбар и рассчитана на природный и попутный газ. Описание составлено в техническом стиле с акцентом на эксплуатационные параметры и состав основных узлов для быстрого интегрирования в систему управления и обслуживания.

Ключевые технические параметры

• Мощность: 65–120 кВт
• Питание: 220 В, потребление до 400 Вт; электродвигатель 150 Вт
• Длина пламенной трубы: 180 мм; тип соединения: Rp 3/4"
• Класс защиты: IP40; вес 22 кг; габариты 53×34×25.5 см
• Расход газа: 2.3–4.3 нм³/ч; противодавление до 3.2 мбар

Состав основных компонентов горелки

Конструкция S10 включает набор функционально разграниченных узлов, обеспечивающих надежность, безопасность и удобство сервиса:

• Топливный насос — обеспечивает подачу и поддержание заданного давления топлива на рампе, выполнен с учетом стабильности расхода и минимизации пульсаций.
• Датчик пламени — оптический/ионный сенсор для контроля наличия устойчивого факела и предотвращения подачи газа при отсутствии горения.
• Топочный автомат — блок управления последовательностью пуска/остановки, реализует алгоритмы безопасности и самодиагностики.
• Трансформатор розжига — обеспечивает надежную искру для поджига топлива при старте, рассчитан на интенсивную цикличную работу.
• Реле давления — следит за давлением в газовой рампе и линиях, блокирует подачу при критических отклонениях.
• Форсунки — прецизионные распылители для формирования стабильной факельной структуры и оптимизации смеси воздух/газ.
• Сервопривод — механизм позиционирования заслонок и клапанов, реализует точную регулировку подачи воздуха и газа.
• Клапан — электромагнитный запорный элемент с быстродействующим приводом для аварийной блокировки подачи топлива.
• Электроды — контрольные и поджигающие электроды, сохраняющие геометрию дуги и стабильность воспламенения.

Особенности интеграции и эксплуатации

• Проектная готовность к интеграции с АСУТП и современными контроллерами; возможна опция IoT/удалённого мониторинга.
• Конструктивный доступ к узлам обслуживания облегчает плановые проверки и замену форсунок, электродов и уплотнений.
• Низкие энергозатраты и стабильность параметров обеспечивают экономичную эксплуатацию и минимизацию выбросов.

Горелка CIB Unigas S10 — оптимальное решение для промышленных и коммунальных котельных, где важны надёжность, простота обслуживания и соответствие современным требованиям энергоэффективности и безопасности.
