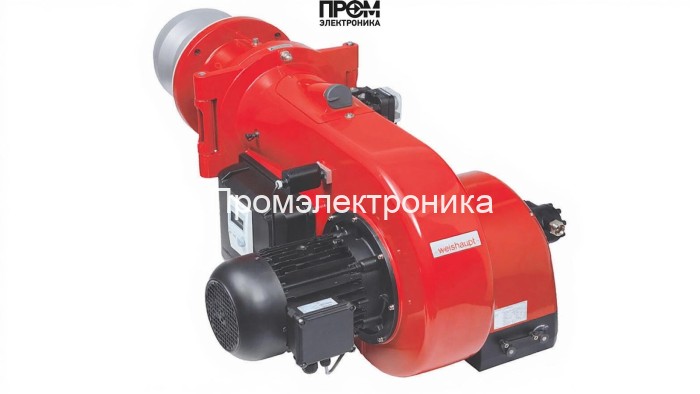

Газовая горелка Weishaupt WM-G 20/2-A, DN 80 — техническое описание и конструктивные элементы

Представленная газовая горелка Weishaupt WM-G 20/2-A (исп. ZM-3LN) — промышленное решение для котельных и технологических установок с диапазоном мощностей 200–1450 кВт. Описание составлено в техническом стиле и ориентировано на инженеров и сервисные бригады. Уделено внимание структурным узлам, принципам работы и требованиям эксплуатации для обеспечения энергоэффективности и стабильности горения в условиях 2026 года.

Ключевые технические параметры

• Модель: Weishaupt WM-G 20/2-A, исполнение ZM-3LN; DN 80;
• Мощность: 200–1450 кВт; длина пламенной трубы 310 мм;
• Электропитание: 220/380 В; двигатель 3400 Вт; класс защиты IP54;
• Рабочая температура: -15…+40 °C; противодавление в топке: -2…10 мбар;
• Давление газа на рампе: 13–28 мбар; уровень шума 84 дБ.

Конструкция — основные детали и их функции

Горелка выполнена модульно. Ниже приведён список ключевых компонентов, с указанием их роли в системе и особенностей обслуживания:

• Топливный насос — обеспечивает стабильную подачу газа или газовоздушной смеси в рампу; рекомендуется контроль давления и герметичности фитингов при пусконаладке.
• Датчик пламени — оптический/ионный сенсор контроля наличия горения; интегрируется с системой безопасности для немедленного отключения при пропадании пламени.
• Топочный автомат — блок логики управления последовательностью розжига, контроля давления и защитных блокировок; реализует алгоритмы модуляции и аварийной остановки.
• Трансформатор розжига — создает необходимое напряжение для искрового поджига; требует периодической проверки изоляции и зазора электродов.
• Реле давления — контроль допустимого противодавления в топке; используется для блокировки запуска при превышении пределов.
• Форсунки — обеспечивают распыл/формирование струи топлива; подлежат регулярной чистке и калибровке для сохранения оптимального состава смеси.
• Сервопривод — исполнительный механизм для регулировки заслонок и газового клапана; важен для точной модуляции нагрузки и снижения расхода топлива.
• Клапан — газовый запорный узел с электромагнитной или пневматической активацией; ключевой элемент безопасности, требующий теста герметичности при ТО.
• Электроды — элементы розжига и контроля искрения; проверяются на износ и корректное расположение относительно пламенной трубы.

Рекомендации по эксплуатации и ТО

• Пусконаладочные работы проводить с применением газоанализаторов, контрольными приборами и в соответствии с технологической картой производителя.
• Профилактика: проверка состояния электродов, чистка форсунок, контроль давления на рампе и герметичности клапанов каждые 500–1000 моточасов.
• Техническая документация должна содержать журнал ТО, данные калибровки датчиков и результаты тестов реле давления и датчиков пламени.

Weishaupt WM-G 20/2-A — решение для тех, кто ищет высокую надежность, точную модуляцию и соответствие современным требованиям энергоэффективности и безопасности промышленных котельных установок.
