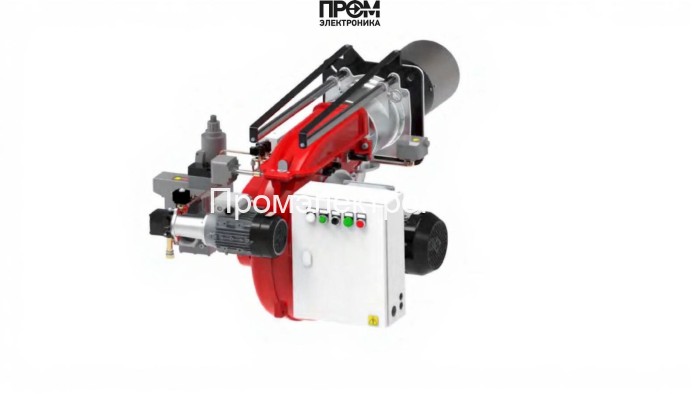

Газодизельная горелка FBR K X7/2 TL + R. CE-CT D2" – S

Газодизельная горелка FBR K X7/2 TL + R CE‑CT D2" – S — техническое описание и состав узлов

Техническое описание приведено в компактной и структурированной форме, с акцентом на эксплуатационные характеристики и состав основных узлов горелки. Описание оптимизировано под поисковые запросы 2026 года: «газодизельная горелка», «комбинированная горелка FBR», «горелка для котла 295–1800 кВт», что обеспечивает релевантность для современных поисковых систем и систем индексации технического контента.

Ключевые характеристики

• Диапазон тепловой мощности: 295–1800 кВт
• Тип топлива: газ / дизель (комбинированная)
• Режим работы: двухступенчатый, с возможностью перехода между видами топлива
• Длина пламенной трубы: 400 мм (удлинённая)
• Электропитание: 220 В, потребляемая мощность до 4500 Вт
• Защитный класс: IP40; рабочая температура: −20…+70 °C
• Вес и габариты: 62 кг, 64.5 × 42.8 × 40 см

Состав и предназначение основных узлов

Горелка построена по модульной схеме, что упрощает обслуживание и позволяет заменить отдельные компоненты без демонтажа всего агрегата. Ниже приведён список критически важных деталей и их функциональное назначение:

• Топливный насос — подаёт дизельное топливо под заданным давлением, обеспечивает стабильность факела при переходе с газа на дизель.
• Датчик пламени — контролирует наличие и качество горения; подключается к блоку безопасности для мгновенной остановки при срыве горения.
• Топочный автомат (блок управления) — реализует логику двухступенчатого управления, мониторинг параметров и последовательность розжига/остановки.
• Трансформатор розжига — генерирует искровой разряд для поджига топливовоздушной смеси; рассчитан на интенсивную эксплуатацию.
• Реле давления — защищает систему от критических отклонений подачи газа/дизеля, взаимодействует с газовой рампой и блоком управления.
• Форсунки — обеспечивают тонкое распыление дизеля, что повышает полноту сгорания и снижает эмиссию.
• Сервопривод — управляет заслонками и положением клапанов, реализует двухступенчатую модуляцию и точную дозировку топлива.
• Клапан — газовый и топливный клапаны аварийного и рабочего типа, обеспечивают герметичность и скорость перекрытия потоков.
• Электроды — контролируют и стабилизируют искровой розжиг, выдерживают нагрузки при многократных циклах включения.

Применение и эксплуатация

Горелка FBR K X7/2 TL + R идеально подходит для промышленных и коммунальных котельных, где требуется надежность при переменных режимах нагрузки и возможность работы на резервном топливе. Рекомендуется регулярный мониторинг состояния форсунок, проверка датчика пламени и тестирование реле давления. Модульная конструкция сокращает время ТО и снижает эксплуатационные затраты.

Рекомендации по интеграции

• При подключении соблюдать требования производителя к давлению газовой рампы (11–51 мбар) и противодавлению до 15 мбар.
• Использовать оригинальные комплектующие для трансформатора розжига, электродов и форсунок для сохранения КПД и срока службы.
• Проводить плановый осмотр топливного насоса и сервоузлов не реже одного раза в год.

Данное описание формирует техническую основу для выбора, монтажа и обслуживания горелки в соответствии с современными требованиями энергоэффективности и безопасности.
