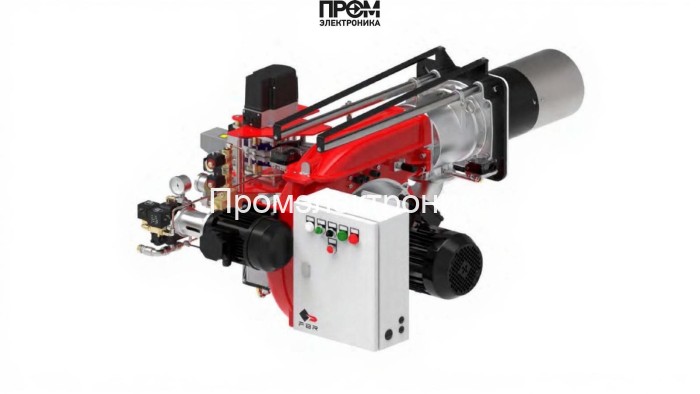

Газодизельная горелка FBR K X7/M TL + R. CE-CT DN80-FS80

Техническое описание газодизельной горелки FBR K X7/M TL + R. CE-CT DN80-FS80

Представленная комбинированная газодизельная горелка FBR K X7/M TL + R предназначена для промышленного и коммунального теплового оборудования с фланцевым присоединением DN 80. Конструкция ориентирована на надёжную работу в диапазоне тепловой мощности 427–1800 кВт и обеспечивает стабильное, экономичное горение благодаря удлинённой пламенной трубе 400 мм и точной дозировке топлива.

Ключевые технические параметры

• Тип: комбинированная (газ/дизель) горелка, модель FBR K X7/M TL + R;
• Мощность: 427–1800 кВт;
• Длина пламенной трубы: 400 мм (удлинённая) для глубокого дожигания;
• Электропитание: 220 В / 380 В; электродвигатель 4000 Вт; потребляемая мощность ≈5250 Вт;
• Расходы топлива: дизель 30–110 кг/ч, газ 16,5–69,7 нм³/ч;
• Давление газовой рампы: 8–38 мбар; противодавление: 0–15 мбар;
• Класс IP40; рабочая температура: −20…+70 °C; масса ≈62 кг; габариты 64.5×42.8×40 см.

Состав и основные узлы

Модульная конструкция позволяет быстро проводить монтаж и сервис. В состав горелки входят следующие исполнительные и контрольные элементы:

• топливный насос — обеспечивает стабильную подачу дизельного топлива под регулируемым давлением;
• форсунки — точное дозирование жидкого топлива при переходе в дизельный режим;
• датчик пламени — оптический/ионизационный контроллер наличия факела для безопасности и автоматического отключения;
• топочный автомат — управляющий блок с логикой розжига, модуляции и защит;
• трансформатор розжига — источник высокого напряжения для инициации искрового розжига;
• реле давления — контроль давлений топлива/газа и защитное отключение при отклонениях;
• сервопривод — плавная модуляция подачи топлива и воздуха; обеспечивает точную регулировку мощности;
• клапан (газовый/топливный) — секвенция открытия/закрытия по командам автоматики;
• электроды — образуют искру для надёжного воспламенения в переходных и стартерных режимах.

Эксплуатация и сервис

• Рекомендованная периодичность обслуживания: визуальная проверка ежемесячно; очистка форсунок и головы сгорания — не реже 1 раза в 6 месяцев в зависимости от качества топлива;
• Контроль параметров: давление рампы, потребление топлива, электрические соединения и состояние трансформатора розжига;
• Запасные части: головка сгорания, газовая рампа, форсунки, насос и электрокомпоненты доступны у официальных поставщиков.

Совместимость и области применения

Горелка подходит для водогрейных и паровых котлов средней и высокой мощности, технологических печей и резервных систем отопления. Конструкция и стандартные интерфейсы облегчают интеграцию в существующую автоматику котельных и теплоузлов.
