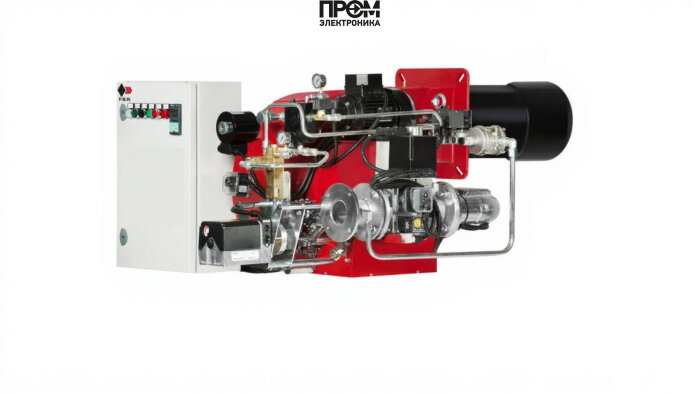

Газодизельная горелка FBR K 190/M TL MEC + R.CE-CT D2"–FS50

Газодизельная горелка FBR K 190/M TL MEC + R.CE-CT D2"–FS50 — техническое описание

Техническое описание предназначено для инженеров, сервисных специалистов и проектировщиков котельных. Газодизельная горелка FBR K 190/M TL разработана для стабильной работы в диапазоне мощности 349–2395 кВт и обеспечивает надёжное горение при комбинированной подаче топлива (газ/дизель). Описание составлено в деловом техническом стиле с акцентом на эксплуатационные параметры и состав оборудования.

Ключевые параметры

• Мощность: 349–2395 кВт
• Длина пламенной трубы: 481 мм (удлинённая)
• Электропитание: 220/380 В; потребляемая мощность 7000 Вт
• Электродвигатель: 5500 Вт
• Расход дизельного топлива: 30–206 кг/ч; расход газа: 35–241 нм³/ч
• Давление газовой рампы: 33–147 мбар; противодавление: 0–15.5 мбар
• Класс защиты: IP40; уровень шума: 82 дБ; рабочая температура: −15…+40 °C

Конструктивные узлы и основные детали

Горелка сконструирована с фокусом на доступность сервисного обслуживания и модульность компонентов. В составе изделия присутствуют следующие ключевые элементы:

• Топливный насос — обеспечивает дозированную подачу дизельного топлива в форсунки при переходе в жидкотопливный режим;
• Форсунки — распределяют жидкое топливо по камере сгорания, обеспечивая оптимальную факелизацию;
• Датчик пламени — гарантирует контроль наличия горения и предотвращает небезопасные режимы;
• Топочный автомат (блок управления MEC + R.CE-CT) — управляет последовательностью розжига, переключением топлива и диагностикой;
• Трансформатор розжига — формирует высоковольтный импульс для электрода/электродов при запуске;
• Электроды — создают искру и обеспечивают надёжный розжиг смеси;
• Сервопривод — регулирует положение клапана/рампы для точной модуляции подачи топлива и воздуха;
• Клапан — запорный/регулирующий элемент газовой рампы для обеспечения требуемого давления;
• Реле давления — контролирует безопасность подачи топлива и инициирует аварийные отключения.

Эксплуатация и обслуживание

• Регулярная проверка состояния форсунок, электродов и датчика пламени; очистка головы сгорания — обязательна по регламенту.
• Тонкая настройка давления рампы и параметров сервопривода выполняется квалифицированным персоналом.
• Профилактика топливного насоса и замена фильтров увеличивают ресурс и стабильность работы при переменном качестве топлива.

Вывод

FBR K 190/M TL — модульная промышленная горелка с широким диапазоном мощности и надежной системой безопасности. Наличие ключевых деталей: топливного насоса, форсунок, датчиков пламени, топочного автомата, трансформатора розжига, реле давления, сервопривода, клапана и электродов обеспечивает быстрый розжиг, точное дозирование топлива и высокий уровень эксплуатационной безопасности, что делает устройство подходящим для промышленных и коммунальных котельных.
