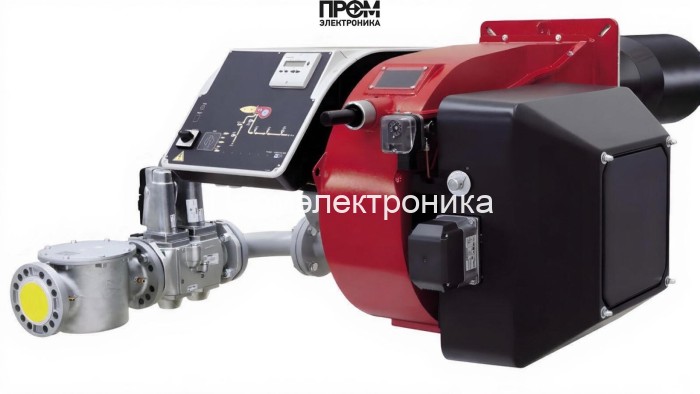

Газовая горелка CIB Unigas G258A M-.PR.SR.RU.A.8.100.EA

Газовая горелка CIB Unigas G258A M-.PR.SR.RU.A.8.100.EA предназначена для сжигания природного газа в составе котельных и технологических тепловых установок. Модель работает в диапазоне тепловой мощности от 165 до 2580 кВт и подходит для оснащения водогрейных и паровых котлов, теплогенераторов, сушильных камер, печей и другого теплового оборудования. Наддувная конструкция позволяет формировать устойчивое пламя и поддерживать требуемый режим горения при изменении нагрузки.

Горелка относится к серии G CIB Unigas и оснащается пламенной головой типа A. Она рассчитана на установки средней и высокой мощности, где важны стабильность регулирования, надежный контроль пламени и точное согласование подачи газа и воздуха. Широкий диапазон мощности дает возможность настроить оборудование под фактическую потребность теплогенератора. Окончательный выбор выполняется с учетом не только мощности котла, но и противодавления в топке, размеров камеры сгорания, длины пламенной трубы и параметров газоснабжения.

Исполнение PR означает прогрессивное, или плавно-двухступенчатое, регулирование. Переход между минимальной и максимальной нагрузкой выполняется плавно в пределах рабочего диапазона. Это уменьшает температурные колебания, снижает количество включений и остановок и помогает точнее поддерживать заданные параметры теплоносителя либо технологического процесса. При подключении внешнего регулятора производительность изменяется в соответствии с сигналом автоматики установки.

Обозначение EA указывает на электронное управление без частотного регулирования электродвигателя вентилятора. Электронная система контролирует последовательность запуска, розжиг, образование пламени, положение исполнительных механизмов и работу защитных цепей. Согласованное управление воздушной заслонкой и газорегулирующим органом обеспечивает воспроизводимость настроек. При нарушении условий безопасного запуска или исчезновении пламени автоматика прекращает подачу топлива и переводит горелку в блокировку.

Основные характеристики CIB Unigas G258A:

— топливо: природный газ;
— тепловая мощность: 165–2580 кВт;
— регулирование: прогрессивное, плавно-двухступенчатое;
— управление: электронное, без частотного преобразователя;
— мощность электродвигателя вентилятора: 5,5 кВт;
— питание двигателя: 380/400 В, 3 фазы, 50 Гц;
— питание вспомогательных цепей: 220/230 В, 50 Гц;
— степень защиты: IP40;
— рабочая температура: от –10 до +50 °C;
— температура хранения: от –20 до +60 °C;
— присоединение газовой рампы: DN100;
— класс выбросов NOx: 2.

Стандартное исполнение SR включает стандартную пламенную трубу и воздухозаборный короб из полимерного материала ABS. Такой вариант применяется при типовой геометрии фронтальной плиты и топки. Перед заказом необходимо проверить соответствие длины пламенной трубы толщине двери котла и глубине огнеупорной футеровки. При необходимости следует согласовать модификацию с удлиненной трубой или специальной конфигурацией головы горения.

Индекс 8 в маркировке указывает на газовую арматуру с двумя автоматическими клапанами, системой контроля герметичности и реле максимального давления газа. Контроль герметичности проверяет состояние запорных клапанов перед запуском и препятствует розжигу при обнаружении утечки. Реле максимального давления защищает установку от работы при превышении допустимого давления. Обозначение 100 соответствует газовой рампе DN100, которую необходимо проверять по требуемому расходу, входному давлению и суммарным потерям давления.

В состав горелочной системы входят вентилятор с электродвигателем, пламенная голова, воздушная заслонка с сервоприводом, электрический шкаф управления, устройство розжига, контроль пламени, реле давления воздуха и газовая арматура. Фактическая комплектация зависит от заводского заказа. Наличие фильтра, стабилизатора давления, компенсатора, ручной запорной арматуры, ответных фланцев и других принадлежностей требуется уточнять отдельно.

К преимуществам модели относятся широкий диапазон мощности, плавное изменение нагрузки, электронное согласование исполнительных механизмов, контроль последовательности запуска и возможность использования на различных промышленных теплогенераторах. Горелка соответствует классу 2 по выбросам NOx. Реальные показатели кислорода, CO и NOx зависят от конструкции топки, качества настройки, давления газа, тяги и режима эксплуатации, поэтому после монтажа обязательна наладка с применением газоанализатора.

Для правильного подбора необходимо предоставить мощность и модель котла, противодавление камеры сгорания, вид газа, минимальное и максимальное давление перед рампой, напряжение питания, размеры присоединительной плиты и требуемую длину пламенной трубы. Рабочая точка должна находиться внутри поля мощности и давления горелки с эксплуатационным запасом. Подбор только по максимальной мощности котла без проверки сопротивления топки может привести к нестабильному горению и невозможности получить требуемую производительность.

Монтаж, запуск и обслуживание должны выполнять квалифицированные специалисты. Перед вводом в эксплуатацию проверяют герметичность газопровода, электрические соединения, направление вращения вентилятора, настройку реле давления, положение электродов и защитную автоматику. После розжига регулируют подачу газа и воздуха на нескольких точках нагрузки, контролируют устойчивость пламени и состав дымовых газов. Плановое обслуживание включает очистку головы горения, электродов, вентилятора и фильтра, а также проверку клапанов, сервоприводов и блокировок.

Компания «Промэлектроника» поставляет горелки CIB Unigas, комплектующие и запасные части для котельного и промышленного оборудования. Перед заказом рекомендуем сверить маркировку G258A M-.PR.SR.RU.A.8.100.EA, заводскую комплектацию, параметры газовой рампы и характеристики теплогенератора. Для уточнения цены и срока поставки направьте запрос на sales@prom-elec.com или позвоните +7-958-623-59-59. Доставка выполняется по России транспортными компаниями СДЭК, Деловые Линии и КИТ.
