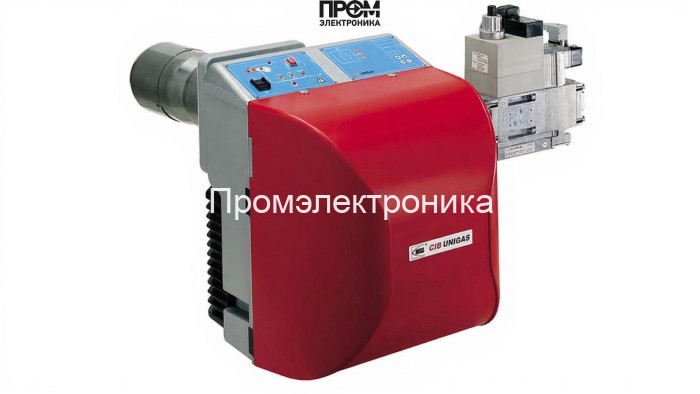

Газовая горелка CIB Unigas NG400 M-.MD.M.RU.A.1.50

Газовая горелка CIB Unigas NG400 — компактная модульная конструкция для промышленных котельных

Техническое описание модели NG400 от CIB Unigas. Проектирована для устойчивой и экономичной работы на природном газе в диапазоне мощности 115–420 кВт. Конструкция ориентирована на промышленные приложения с требованием к точной модуляции, минимальным выбросам и высокой надёжности узлов управления. В документе приведён структурированный перечень ключевых узлов и эксплуатационно-технические детали для инженеров и пусконаладочных бригад.

Коротко о параметрах

• Мощность: 115–420 кВт
• Расход газа: 12–44.5 нм³/ч
• Давление рампы: 1.2–10.1 мбар; противодавление: 0–8 мбар
• Длина пламенной трубы: 328 мм (регулируемая)
• Электропитание: 220 В, электродвигатель 370 Вт, потребляемая мощность 670 Вт
• Класс защиты электроники: IP40

Конструкция — ключевые узлы

Горелка выполнена по модульной схеме для упрощённой интеграции и сервисного обслуживания. Основные компоненты, формирующие рабочий цикл горелки:

• Топливный насос — обеспечивает стабильную подачу газа в рампу при заданном давлении и компенсирует перепады в магистрали.
• Датчик пламени — контролирует наличие факела в режиме реального времени, обеспечивает немедленную блокировку при погасании.
• Топочный автомат — блок управления горением с логикой модуляции, последовательности розжига и защитных сценариев.
• Трансформатор розжига — генерирует импульс высокого напряжения для электродов, гарантируя надёжный запуск при любых условиях.
• Реле давления — контроль давления рампы и защитная блокировка при превышении или падении параметров.
• Форсунки — тонкая дозировка газа и формирование начальной турбулентности для стабильного горения.
• Сервопривод — механический привод заслонок и газового регулятора для плавной модуляции мощности.
• Клапан — запорно-регулирующая арматура с электромагнитным управлением и механическими стопорами безопасности.
• Электроды — контроль розжига и поддержания дуги, выполнены из коррозионно-стойких материалов для длительной службы.

Функциональные особенности и безопасность

• Прогрессивная схема модуляции обеспечивает плавный пуск/останов и снижает механические нагрузки на теплообменник.
• Интегрированные системы контроля (датчик пламени, реле давления) минимизируют риск аварийных режимов.
• Регулируемая пламенная труба позволяет адаптировать длину факела под конкретную камеру сгорания, что улучшает теплообмен и снижает эмиссии.
• Электрооборудование с классом защиты IP40 рассчитано на эксплуатацию в типовых котельных помещениях.

Эксплуатация и рекомендации по ТО

• Перед вводом в эксплуатацию выполнить регулировку давления рампы в диапазоне 1.2–10.1 мбар и проверить герметичность системы.
• Проводить ежемесячный осмотр форсунок, электродов и состояния пламенной трубы; при накоплении нагара — очистка и дефлекторная регулировка.
• Проверять корректность работы датчика пламени и реле давления при каждом пуске.
• Плановая диагностика топочного автомата, трансформатора розжига и сервопривода — не реже одного раза в год специализированной сервисной службой.

Модель CIB Unigas NG400 — решение для систем отопления и технологических процессов, где критична точность управления тепловой нагрузкой, энергоэффективность и безопасность. При проектировании интеграции учитывайте требования к противодавлению и варианты подключения Rp 2" для газовой магистрали.
