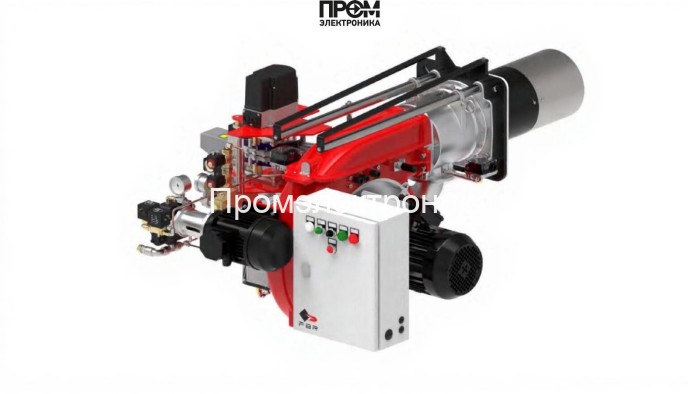

Газодизельная горелка FBR K X7/M TL + R. CE-CT D2" – S

Газодизельная горелка FBR K X7/M TL + R. CE-CT D2" – S — техническое описание

Представлена газодизельная горелка промышленного класса, спроектированная для надёжной и энергоэффективной работы в диапазоне мощности 427–1800 кВт. Конструкция рассчитана на эксплуатацию в тяжёлых режимах при температуре от −20 до +70 °C и обеспечивает высокий уровень безопасности и автоматизации. Горелка применяется в паровых и водогрейных котлах с возможностью установки удлинённой пламенной трубы 400 мм и присоединения фланцем Rp 2".

Ключевые параметры

• Тип топлива: газ/дизель (комбинированная)
• Мощность: 427–1800 кВт
• Длина пламенной трубы: 400 мм (удлинённая)
• Электродвигатель: 4000 Вт, потребляемая мощность ≈ 5250 Вт
• Расход дизеля: 30–110 кг/ч; расход газа: 16.5–69.7 нм³/ч
• Давление газовой рампы: 15.5–73 мбар; противодавление: 0–15 мбар
• Класс пылевлагозащиты: IP40; рабочая температура: −20…+70 °C
• Вес/габариты: 62 кг; 64.5×42.8×40 см

Состав и основные узлы горелки

Конструкция ориентирована на модульную замену компонентов и сервисную доступность. В состав входят критические элементы управления подачей и розжигом, а также элементы безопасности:

• топливный насос для дозированной подачи дизельного топлива и поддержания стабильного давления в системе;
• датчик пламени (оптический/ионный) для непрерывного контроля наличия факела и быстрого отключения при детектировании срыва горения;
• топочный автомат (блок управления) с логикой переключения топлива, защитами по давлению и температуре, возможностью интеграции в систему удалённого мониторинга;
• трансформатор розжига для образования искрового разряда на электродах и обеспечения надёжного зажигания;
• реле давления, обеспечивающее контроль минимального и максимального давлений топлива/газа и управляющее режимами блокировок;
• форсунки (дизельные) и газовые жиклёры рампы для точной дозировки расхода и оптимизации факела;
• серво(привод) — сервопривод для регулирования положения воздушной заслонки и дозирования подачи воздуха/топлива при модуляции мощности;
• клапан(ы) газовые и топливные с электроприводом для герметичного перекрытия подачи при нештатных ситуациях;
• электроды розжига и контроля пламени для стабильного запуска и мониторинга состояния факела.

Преимущества и эксплуатация

• Высокая энергоэффективность при широком диапазоне мощности благодаря оптимизированным форсункам и системе управления.
• Модульность узлов упрощает сервис и сокращает время простоя: замена насоса, форсунок, электродов — без демонтажа корпуса.
• Соответствие требованиям 2026 года по интеграции автоматики: возможность подключения к SCADA/IoT-решениям и дистанционного мониторинга.
• Повышенная безопасность: многоканальная схема контроля пламени, реле давления и аварийные клапаны.

Горелка FBR K X7/M TL + R. CE-CT D2" – S рекомендована для промышленных котельных и технологических установок, где важны надёжность, простота обслуживания и соответствие современным требованиям по автоматизации и энергоэффективности.
