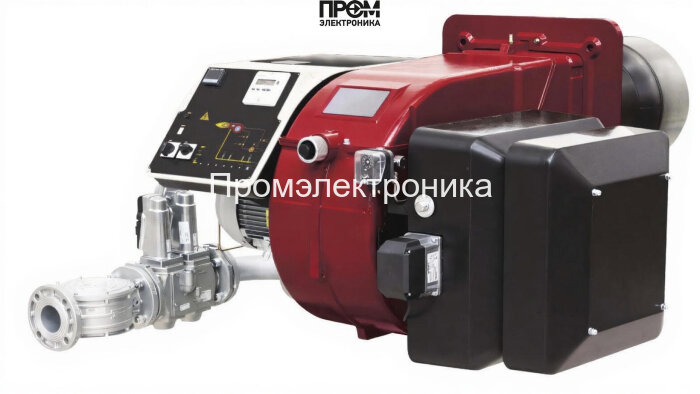

Газовая горелка CIB Unigas R515A M-.MD.S.RU.A.1.100

Газовая горелка CIB Unigas R515A M-.MD.S.RU.A.1.100 — техническое описание и конструктивные элементы

Предлагаемая модель CIB Unigas R515A — промышленная электронно-модулируемая газовая горелка, спроектированная для стабильного поддержания тепловой нагрузки в диапазоне 770–5200 кВт. Устройство ориентировано на интеграцию в автоматизированные котельные комплексы и обеспечивает точный контроль процесса с минимальными эксплуатационными потерями. В основе конструкции — модульный подход, позволяющий адаптировать сборку под требования объекта и оперативно заменять узлы при обслуживании.

Краткие технические параметры

• Тип топлива: природный/сжиженный газ
• Диапазон мощности: 770–5200 кВт
• Подключение: DN 100
• Пламенная труба: 530×380 мм (длина × Ø)
• Давление рампы: 4–59 мбар; противодавление до 18 мбар
• Электропитание: 220/380 В; потребляемая мощность ~11,5 кВт
• Электродвигатель: 11 кВт; уровень шума до 85 дБ
• Рабочий диапазон температур: −10 … +50 °C
• Класс защиты: IP40; масса ~290 кг

Конструкция и основные узлы

Корпус горелки выполнен с тепло- и звукоизоляцией, внутри которого размещены функциональные блоки, обеспечивающие безопасность и управляемость процесса сгорания. Ниже приведён перечень ключевых компонентов, формирующих работоспособность и сервисную доступность горелки:

• Топливный насос — обеспечивает стабильную подачу газа в рампу при изменениях давления в магистрали;
• Датчик пламени — оптическая/ионная система контроля факела для мгновенной детекции и отключения при вероятности погасания;
• Топочный автомат — программируемый контроллер, реализующий логику модуляции мощности, последовательность розжига и защитные сценарии;
• Трансформатор розжига — высоковольтный блок для формирования искры на электродах при старте горелки;
• Реле давления — комплект датчиков и переключателей для мониторинга давления в рампе и срабатывания защит;
• Форсунки — диффузоры и сопла оптимизированной геометрии для равномерного распределения топлива по пламенной трубе;
• Сервопривод — исполнительный механизм для точной регулировки заслонок и клапанов модуляции;
• Клапан(ы) газовые — запорная арматура высокого быстродействия с электропневматическим/электромагнитным приводом;
• Электроды — рабочие элементы розжига и ионизационного контроля пламени.

Эксплуатация, ТО и интеграция

Для обеспечения долговременной и безопасной работы рекомендованы регламентные проверки каждые 500 моточасов: контроль герметичности рампы и клапанов, ревизия форсунок, проверка состояния электродов и трансформатора розжига, тестирование датчика пламени и реле давления. Обновление прошивки топочного автомата и калибровка сервоприводов повышают точность модуляции и энергоэффективность установки.

Применение

• Промышленные паровые и водогрейные котлы средней и высокой мощности;
• Теплоцентрали и агрегатные установки с требованием точной модуляции нагрузки;
• Объекты с переменными режимами работы и необходимостью интеграции в диспетчерские системы.

Горелка CIB Unigas R515A сочетает надёжность традиционной механики и современную электронику управления, обеспечивая экономичную эксплуатацию и простоту технического обслуживания на промышленных объектах.
