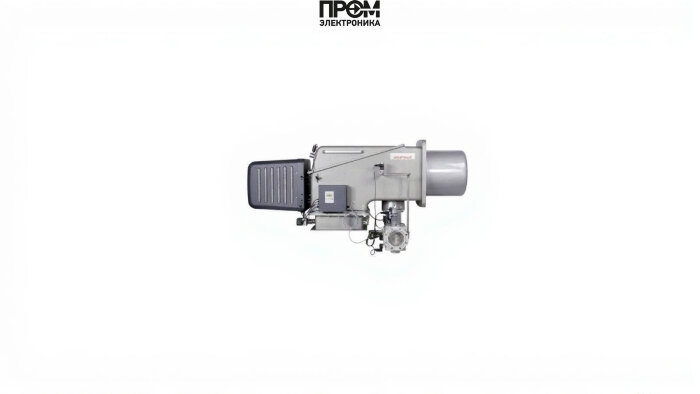

Газовая горелка Weishaupt WKG 70/3-A, DN 150, исп. 3LN

Газовая горелка Weishaupt WKG 70/3‑A, DN 150 — техническое описание и состав узлов

Представленная модель предназначена для промышленных и коммунальных тепловых установок с диапазоном мощности 1 400–12 000 кВт. Конструкция ориентирована на долгосрочную эксплуатацию, простоту обслуживания и низкие выбросы NOx благодаря мультифункциональному узлу смешивания multiflam®. Описание составлено в техническом стиле с акцентом на эксплуатационные параметры, управляемость и совместимость с автоматикой 2026 года.

Ключевые элементы конструкции (основные детали горелки)

• Топливный насос — обеспечивает стабильное и дозированное поступление газа/смеси к форсункам, критичен для точной модуляции мощности;
• Датчик пламени — оптический/ионный контроль наличия факела, обеспечивает быстродействующую блокировку при аварии;
• Топочный автомат (менеджер горения) — реализует логику розжига, контроля параметров и защитных алгоритмов, совместим с интерфейсом ProGraf NT;
• Трансформатор розжига — формирует высоковольтный импульс для создания искры на электродах при старте;
• Реле давления — контролирует давление топлива/воздуха в системе, участвует в циклах безопасности и выключениях при отклонениях;
• Форсунки — формируют первичную топливную струю, обеспечивают оптимальное распыление и смесеобразование в камере;
• Сервопривод — управляет положением воздушной заслонки и газового дросселя для точной регулировки соотношения воздух/топливо;
• Клапан (предохранительный/шаровой) — обеспечивает герметичное перекрытие подачи топлива в аварийных и сервисных режимах;
• Электроды — служат для поджига и контроля ионизационного сигнала, выполнены с учетом износостойкости при циклических пусках.

Функциональные характеристики и управление

• Электронная модуляция мощности обеспечивает плавную подачу тепла и снижает количество пусков, что продлевает ресурс механических узлов;
• Интегрированный шкаф управления с цифровым менеджером контролирует последовательность розжига, диагностику и связь с системами АСУ ТП;
• Автоматические защитные алгоритмы используют данные датчика пламени, реле давления и состояния клапанов для мгновенной блокировки при аварии;
• Сервоприводы с цифровой шиной CAN обеспечивают синхронное изменение газовой и воздушной компоненты процесса горения.

Обслуживание и надежность

• Модульная конструкция и фронтальный доступ к узлам упрощают замену форсунок, электродов, трансформатора розжига и топливного насоса;
• Профилактический контроль датчика пламени и проверка герметичности клапанов снижают риск незапланированных простоев;
• Регламентное обслуживание трансформатора розжига и топочного автомата — гарантия стабильного пуска в любых условиях.

Заключение

Газовая горелка Weishaupt WKG 70/3‑A — решение для объектов, где требуются точная модуляция, высокая экологичность и интеграция с современными системами управления. Наличие ключевых узлов: топливного насоса, датчика пламени, топочного автомата, трансформатора розжига, реле давления, форсунок, сервоприводов, клапанов и электродов обеспечивает безопасную, экономичную и предсказуемую работу в промышленной эксплуатации.
