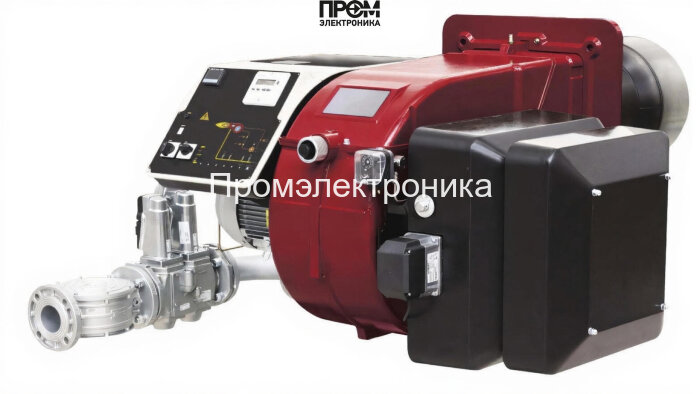

Газовая горелка CIB Unigas R515A M-.PR.S.RU.A.1.65

Газовая горелка CIB Unigas R515A M-.PR.S.RU.A.1.65 — техническое описание

Предлагаемая газовая горелка CIB Unigas R515A разработана для надёжной и эффективной работы в промышленных и коммунальных котельных установках. Модель выполнена в прогрессивно‑механическом исполнении и обеспечивает регулируемую тепловую мощность от 770 до 5200 кВт при номинальном присоединительном диаметре DN65. Конструкция адаптирована к работе при противодавлении до 18 мбар и допускает диапазон давления рампы 8.5–149 мбар, что делает горелку универсальной для широкого спектра задач по генерации тепла.

Ключевые технические параметры

• Мощность: 770–5200 кВт
• Номинальный диаметр присоединения: DN 65
• Тип пламенной трубы: стандартная (длина 530 мм, диаметр 380 мм)
• Расход газа: 81–550 нм³/ч
• Давление газовой рампы: 8.5–149 мбар; противодавление: 0–18 мбар
• Электропитание: 220 / 380 В; электродвигатель: 11 000 Вт; потребляемая мощность: 11 500 Вт
• Класс защиты: IP40; рабочая температура: −10…+50 °C
• Вес: 290 кг; габариты: 168.3 × 161.3 × 76.4 см
• Уровень шума: 85 дБ

Конструктивные узлы и комплектующие

Горелка CIB Unigas R515A комплектуется набором узлов, обеспечивающих полный цикл подачи топлива, розжига, управления и контроля безопасности:

• Топливный насос — обеспечивает стабильную подачу газовоздушной смеси и поддерживает требуемое давление в рампе при изменении нагрузки.
• Датчик пламени — оптический/ионный сенсор контроля наличия пламени для быстрого отключения при его пропадании.
• Топочный автомат — программируемый контроллер последовательности розжига, защиты и коммутации исполнительных узлов.
• Трансформатор розжига — повышает напряжение для электрического искрового розжига, обеспечивает надёжное зажигание смеси.
• Реле давления — контроль минимальных и максимальных значений давления газа; интегрируется в систему аварийной блокировки.
• Форсунки и голова сгорания — обеспечивают оптимальное распыление и стабилизацию факела в пламенной трубе.
• Сервопривод — механический привод прогрессивной регулировки подачи топлива и воздуха для плавной модуляции мощности.
• Клапан(ы) запорные — многоступенчатая система перекрытия топлива при авариях и при останове горелки.
• Электроды — искровые электроды розжига и заземления для стабильной и повторяемой инициации пламени.

Особенности эксплуатации и обслуживания

• Регламентное обслуживание включает проверку и очистку форсунок, проверку герметичности рампы, тестирование датчика пламени и трансформатора розжига.
• Рекомендуемая частота базовой профилактики — каждые 6 месяцев; при интенсивной эксплуатации — ежегодная капитальная проверка.
• При монтаже необходимо согласовать геометрию топки и параметры дымохода с рекомендуемыми противодавлением и габаритами пламенной трубы.
• Система управления допускает интеграцию с автоматикой котельной для реализации алгоритмов энергосбережения и удалённого мониторинга.

Применение и преимущества

• Предназначена для промышленных котлов, паровых и водогрейных установок средней и большой мощности.
• Обеспечивает высокую точность регулирования тепловой нагрузки и экономичность расхода топлива.
• Модульная конструкция упрощает техническое обслуживание и замену отдельных узлов (форсунок, электродов, клапанов).

Газовая горелка CIB Unigas R515A сочетает инженерную надёжность и соответствие современным требованиям безопасности, что делает её оптимальным решением для модернизации котельных и внедрения эффективных систем сгорания в 2026 году.
