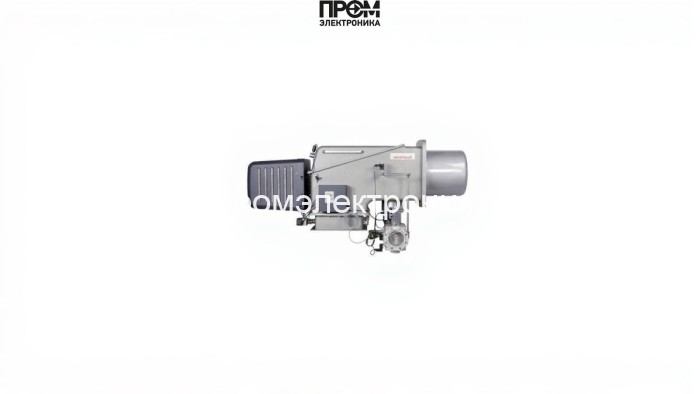

Газовая горелка Weishaupt WKG 70/3‑А, DN 100, исп. ZMH‑NR — техническое описание

Данный документ представляет техническое, SEO‑оптимизированное описание газовой горелки Weishaupt WKG 70/3‑А (арт. 27771616). Оборудование разработано для промышленных паровых и водогрейных котлов, обладает широким диапазоном модуляции мощности (1 400–12 000 кВт) и предназначено для работы на природном газе (E/LL) и сжиженном газе (B/P). Исполнение ZMH‑NR обеспечивает стабильное смешение топлива и воздуха, минимизацию NOx и соответствие современным экологическим стандартам.

Ключевые технические параметры

• Диапазон мощности: 1 400–12 000 кВт, электронно‑модулируемая регулировка.
• Электропитание: 220 В, потребляемая мощность 140 Вт.
• Тип присоединения: DN 100.
• Рабочая температура: от −15 до +40 °C; уровень шума: 78 дБ.
• Масса и габариты: 290 кг; 215.2 × 78.6 × 97.8 см.
• Комплектация: голова сгорания в комплекте, модульный шкаф управления W‑FM, выносной вентилятор и воздуховод.

Конструктивные составляющие и схемы взаимодействия

Горелка представляет собой модульную систему, где каждая подсистема выполнена как отдельный функциональный блок для упрощения обслуживания и интеграции в АСУ ТП. Ниже приведён список основных элементов, входящих в состав горелки, с кратким техническим описанием их роли и взаимодействия:

• Топливный насос — обеспечивает стабильное поступление горючего в форсунки при заданном давлении; конструкция допускает регулировку подачи в режиме модуляции.
• Датчик пламени — оптический/ионный модуль контроля устойчивости горения; даёт сигнал менеджеру W‑FM для блокировок и диагностик.
• Топочный автомат (менеджер горения) — цифровой контроллер, реализующий алгоритмы плавной модуляции, аварийные сценарии и связь по CAN‑шине с периферией.
• Трансформатор розжига — высоковольтный источник для электродов розжига; обеспечивает надёжную искру в стартерных циклах и повторах зажигания.
• Реле давления — контроль минимального/максимального давления в топливной магистрали и цепях вентиляции; формирует аварийные отключения при выходе параметров за пределы нормы.
• Форсунки — модифицированные распылители топлива в головке сгорания, оптимизированные для низких выбросов NOx и равномерного распределения смеси.
• Сервопривод — исполнительный механизм для воздушной заслонки и регулирования соотношения воздух/топливо в динамическом режиме.
• Клапан — электромагнитные и запорные газовые клапаны с позиционным контролем и диагностикой герметичности.
• Электроды — комплект розжига и ионизационного контроля пламени, выполненные из жаростойких материалов для длительной работы в агрессивной среде.

Эксплуатационные преимущества и обслуживание

• Повышенная энергетическая эффективность за счёт рекуперации и точной модуляции мощности;
• Низкие выбросы NOx благодаря усовершенствованной головке сгорания и электронному менеджеру;
• Модульная архитектура упрощает замену топливного насоса, форсунок, сервоприводов и трансформатора розжига без полной разборки корпуса;
• Рекомендованный регламент: ежемесячная визуальная проверка, квартальная наладка управляющей электроники и ежегодная комплексная проверка герметичности клапанов и состояния электродов.

Weishaupt WKG 70/3‑А — технически зрелая платформа для отраслевых решений, где критичны стабильность подачи энергии, точность модуляции и экологическая безопасность. При интеграции с АСУ ТП обеспечивается полнофункциональная телеметрия и удалённый мониторинг состояния ключевых компонентов: датчика пламени, реле давления, топочного автомата и сервоприводов.
