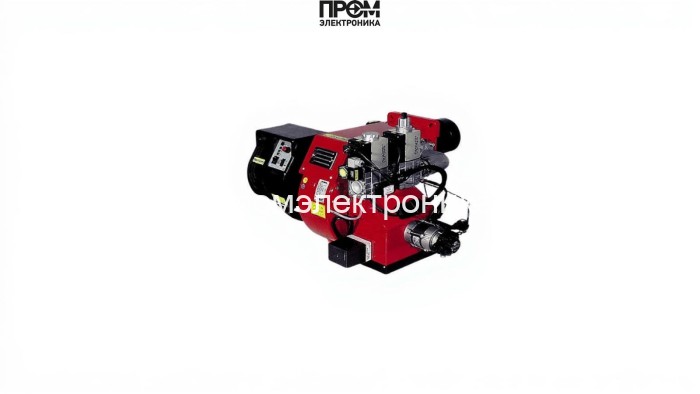

Газодизельная горелка Ecoflam MULTICALOR 140 PR-AB TL MB-DLE 415

Газодизельная горелка Ecoflam MULTICALOR 140 PR-AB TL MB-DLE 415 — техническое описание

Представленная модель — комбинированная газодизельная горелка Ecoflam MULTICALOR 140 PR-AB TL MB-DLE 415 — промышленного класса, разработанная для надёжной работы в диапазоне мощностей 250–1300 кВт. Описание составлено в техническом стиле с акцентом на инженерные характеристики, эксплуатационные параметры и состав узлов, необходимых для проектирования и обслуживания котельных установок в 2026 г. SEO-оптимизация текста ориентирована на целевые запросы: «газодизельная горелка», «Ecoflam MULTICALOR 140», «комбинированная горелка 250–1300 кВт».

Ключевые технические данные

• Вид топлива: газ / дизель
• Диапазон мощности: 250–1300 кВт
• Длина пламенной трубы: 457 мм (удлинённая)
• Электропитание: 220 / 380 В
• Электродвигатель: 2200 Вт
• Рабочая температура: −10…+60 °C
• Противодавление: 0–8.7 мбар
• Давление газовой рампы: 13–58 мбар
• Габариты (ШxВxГ): 86.2 × 107 × 49.7 см

Состав и функциональные узлы горелки

Конструкция MULTICALOR 140 выполнена модульно для упрощённого сервисного доступа и быстрой замены компонентов. В состав входят следующие основные элементы, критичные для безопасности и регулирования процесса сгорания:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива к форсункам при переходе в резервный режим;
• Форсунки — прецизионные распылители для формирования оптимальной факельной геометрии и эффективного распыления дизеля;
• Датчик пламени — оптический/ионный контроллер фиксации наличия факела и аварийного отключения при его исчезновении;
• Топочный автомат — блок управления последовательностью розжига, контроля параметров и перехода между режимами топлива;
• Трансформатор розжига — высоковольтный источник для образования искры на электродах в момент старта;
• Электроды — выполняют функцию инициирования искрового разряда и устойчивого розжига горючей смеси;
• Сервопривод — обеспечивает точную позицию заслонок и клапанов подачи воздуха/газа для поддержания заданного соотношения воздух/топливо;
• Клапан(ы) подачи — газовый и топливный клапаны с электромагнитным приводом для быстрого перекрытия в аварийных ситуациях;
• Реле давления — контроль противодавления и защитное отключение при выходе параметров за допустимые пределы.

Особенности эксплуатации и обслуживания

• Регулярная проверка форсунок, состояния электродов и исправности датчика пламени гарантирует стабильный розжиг и длительный срок службы.
• Настройка топочного автомата и трансформатора розжига выполняется при паспортизации установки и в процессе пусконаладки с учётом давления газовой рампы 13–58 мбар.
• Рекомендовано плановое ТО каждые 3–6 месяцев: проверка топливного насоса, состояния уплотнений, сервоприводов и реле давления.

Модель Ecoflam MULTICALOR 140 PR-AB TL MB-DLE 415 предназначена для интеграции в промышленные и коммунальные котельные, где требуются надёжность, топливная гибкость и удобство обслуживания. При проектировании учесть монтажный фланец Rp 1 1/2" и габариты устройства.
