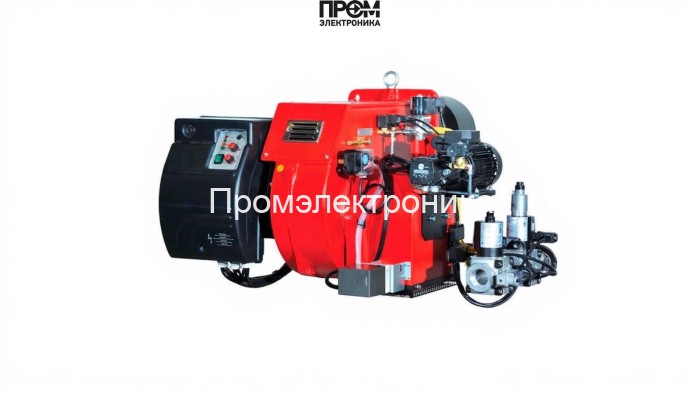

Газодизельная горелка Ecoflam MULTICALOR 170.1 PR-AB TC MB-DLE 415

Газодизельная горелка Ecoflam MULTICALOR 170.1 PR-AB TC MB‑DLE 415 — техническое описание

Техническая характеристика и конструктивный состав газодизельной горелки Ecoflam MULTICALOR 170.1 описаны с точки зрения эксплуатации, сервисного обслуживания и интеграции в современные котельные установки. Модель разработана для промышленного и коммунального применения, обеспечивает мощность 342–1770 кВт и адаптирована под требования энергоэффективности и экологического соответствия 2026 года.

Ключевые параметры

• Тип: комбинированная (газ/дизель)
• Мощность: 342–1770 кВт
• Расход топлива: 33–170 кг/ч
• Электропитание: 220/380 В, электродвигатель 3000 Вт
• Длина пламенной трубы: 290 мм (короткая)
• Класс защиты: IP55, рабочая температура −10…60 °C
• Присоединение: Rp 2", габариты 106×95×54.5 см

Конструкция и составные узлы

Горелка выполнена по модульной схеме для быстрой замены компонентов и минимизации простоя. В конструкцию входят высоконадежные элементы, обеспечивающие стабильную работу в переходных режимах и при высоких нагрузках:

• топливный насос — обеспечивает подачу жидкого топлива под требуемым давлением и точную регулировку расхода в дизельном режиме;
• форсунки — прецизионные сопла для распыления топлива с равномерной концентрацией и оптимизацией процесса сгорания;
• датчик пламени — оптический/ионный сенсор контроля наличия пламени, интегрируемый в систему безопасности;
• топочный автомат — модуль управления режимами горения, реализующий переход между газом и дизелем и логику безопасности;
• трансформатор розжига — высоковольтный источник искры для надежной инициации горения при старте;
• реле давления — контролирует давление топлива/воздуха в системе, предотвращая аварийные ситуации;
• сервопривод — отвечает за позиционирование газового клапана и заслонок для точного управления подачей топлива и воздуха;
• клапан — электромагнитные и запорные клапаны в топливной магистрали и газовой рампе для безопасного перекрытия подачи;
• электроды — контрольные электроды и ионизационные элементы для контроля стабильности пламени и корректной работы автоматики.

Преимущества и эксплуатация

• модульная конструкция упрощает обслуживание и модернизацию;
• широкий диапазон регулирования мощности позволяет оптимизировать КПД котлов и сократить выбросы;
• полная комплектация (голова сгорания, газовая рампа) обеспечивает быструю вводку в эксплуатацию;
• рекомендованный регламент: проверка герметичности рампы, чистка форсунок и проверка датчиков пламени не реже регламентных интервалов;
• система автоматики совместима с современными ПЛК и средствами удалённого мониторинга для внедрения концепций Industry 4.0.

Ecoflam MULTICALOR 170.1 — решение для тех, кто требует надежности, управляемости и соответствия современным требованиям энергоэффективности и экологичности при промышленной эксплуатации.
